ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА

ТЕХНОЛОГИЯ ПРОИЗВОДСТВА

ОСНОВНЫЕ ТРЕБОВАНИЯ К РАБОЧИМ ЧЕРТЕЖАМ

ГОСТ 21.401-88



ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР

Москва





ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Система проектной документации для строительства

ТЕХНОЛОГИЯ ПРОИЗВОДСТВА

Основные требования к рабочим чертежам

System of design documents for construction.
Production technology. Main requirements for working drawings

ГОСТ
21.401-88

Дата введения 01.07.88

Настоящий стандарт устанавливает состав и правила оформления рабочих чертежей технологии производства всех отраслей промышленности и народного хозяйства.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Рабочие чертежи технологии производства выполняют в соответствии с требованиями настоящего стандарта и стандартов системы проектной документации для строительства (СПДС).

1.2. В состав рабочих чертежей технологии производства включают:

рабочие чертежи, предназначенные для монтажа оборудования и технологических трубопроводов (основной комплект рабочих чертежей марки ТХ);

задание на разработку деталировочных чертежей технологических блоков, собираемых организациями, осуществляющими монтаж (далее - задание на разработку технологических блоков);

чертежи специальных технологических трубопроводов;

исходные требования к разработке конструкторской документации по оборудованию индивидуального изготовления, составляемые в соответствии с ГОСТ 15.001-73, если эти требования не разработаны в рабочем проекте (проекте).

1.3. В состав основного комплекта рабочих чертежей марки ТХ включают:

общие данные по рабочим чертежам;

схему соединений (монтажную);

чертежи расположения оборудования и трубопроводов;

ведомость трубопроводов.

К основному комплекту рабочих чертежей марки ТХ составляют:

ведомость потребности в материалах по ГОСТ 21.109-80;

спецификацию оборудования по ГОСТ 21.110-82;

ведомость объемов монтажных работ по ГОСТ 21.111-84.

1.4. Основные комплекты рабочих чертежей выполняют на каждый технологический узел в соответствии с проектом организации строительства с присвоением им обозначений, включающих марку чертежа ТХ и порядковый номер, например, ТХ1, ТХ2 и т. д.

1.5. На схемах и чертежах изображают:

оборудование, трубопроводы и их элементы - в виде упрощенных контурных очертаний в масштабе чертежа или условными графическими изображениями сплошной толстой основной линией. Допускается трубопроводы, диаметр которых в масштабе чертежа превышает 3 мм, изображать двумя линиями;

блоки на планах в виде прямоугольника, на разрезах - по наружному контуру сплошной основной линией;

трассы специальных трубопроводов - сплошной толстой основной линией;

строительные конструкции в виде упрощенных контурных очертаний - сплошной тонкой линией.

Обозначения должны быть одинаковыми во всех текстовых и графических документах основного комплекта.

1.6. Термины, используемые в стандарте, и их пояснения приведены в приложении 1.

2. ОБЩИЕ ДАННЫЕ ПО РАБОЧИМ ЧЕРТЕЖАМ

2.1. В состав общих данных по рабочим чертежам марки ТХ в дополнение к данным, предусмотренным ГОСТ 21.102-79, включают схему расположения технологических узлов.

При наличии ТХ1, ТХ2 и т. д. схему размещают на листах общих данных марки ТХ1.

На схеме указывают:

границы и номера каждого технологического узла;

вводы и выводы основных трубопроводов с обозначением трубопроводов и с привязкой их к координационным осям зданий (сооружений). Допускается для групповых вводов и выводов привязку выполнять только к осям крайних трубопроводов или осям подводящих эстакад.

К схеме приводят ведомость технологических узлов по форме 1, графы которой заполняют в соответствии с их наименованием.

Ведомость технологических узлов

Пример оформления схемы и ведомости приведен в приложении 2.

2.2. В общих указаниях в дополнение к сведениям, предусмотренным ГОСТ 21.102-79, приводят:

характеристику трубопроводов (форма 2);

указания о хранении оборудования и элементов специальных технологических трубопроводов, требующих укрытия;

технические указания, соблюдение которых обязательно при монтаже оборудования.

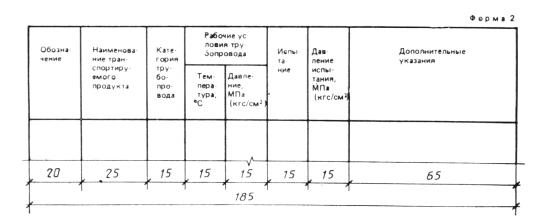

Характеристика трубопроводов

2.2.1. В форме 2 указывают:

в графе «Обозначения» - обозначение трубопровода по схеме соединений (монтажной), выполняемой в соответствии с разд. 3;

в графе «Наименование транспортируемого продукта» - наименование или номер транспортируемого продукта;

в графе «Категория трубопроводов» - категорию и группу трубопровода в соответствии с действующими нормативными документами;

в графе «Испытание» - вид (прочность, герметичность) и способ (гидравлический, пневматический) испытания;

в графе «Дополнительные указания» - дополнительные указания по испытанию (при испытании на герметичность - время испытания и величину падения давления), требования к внутренней поверхности трубопровода после испытания (продувка, очистка и дополнительная обработка).

Остальные графы заполняют в соответствии с их наименованием.

2.3. В ведомость ссылочных и прилагаемых документов (в раздел «Прилагаемые документы») в дополнение к данным, предусмотренным ГОСТ 21.102-79, записывают задания на разработку технологических блоков, чертежи специальных технологических трубопроводов, исходные требования к разработке конструкторской документации по оборудованию индивидуального изготовления, составляемые в соответствии с ГОСТ 15.001-73.

3. СХЕМА СОЕДИНЕНИЙ (монтажная)

3.1. Схему соединений (монтажную) выполняют в соответствии с требованиями настоящего стандарта, а также ГОСТ 2.701-84.

3.2. На схеме указывают:

оборудование. При трех или более одинаковых машинах или аппаратах с аналогичной обвязкой трубопроводами на схеме указывают только одну машину или аппарат с линиями и обозначением их количества и последовательности соединения;

блоки без указания составных частей и связей между ними;

трубопроводы и их элементы;

позиционное или буквенно-цифровое обозначение оборудования и трубопроводов в соответствии со спецификацией к чертежам расположения оборудования и трубопроводов;

величину условного прохода (Dy) и материал труб (кроме углеродистых сталей);

направление потока продукта;

наименование транспортируемого продукта и его параметра на вводах и выводах трубопроводов;

величину давления, на которую должны быть отрегулированы предохранительные клапаны.

Все буквенно-цифровые обозначения оборудования, трубопроводов и их элементов наносят на полках линии-выноски. Допускается:

обозначения оборудования наносить в контуре упрощенного графического изображения;

обозначения трубопроводов наносить над линиями, либо в разрывах линий трубопроводов.

Пример оформления схемы приведен в приложении 3.

3.3. Схемы допускается выполнять:

на листах чертежа расположения оборудования и трубопроводов;

совмещенными со схемами автоматизации технологических процессов производства;

при сложных трубопроводных системах - раздельно для групп трубопроводов по их назначению;

без перечня элементов к схеме.

4. ЧЕРТЕЖИ РАСПОЛОЖЕНИЯ ОБОРУДОВАНИЯ И ТРУБОПРОВОДОВ

4.1. Чертежи расположения оборудования и трубопроводов (далее - чертежи расположения) выполняют в соответствии со схемой соединения.

4.2. В состав чертежей расположения включают планы, разрезы, сечения, фрагменты планов и разрезов, узлы, достаточные для подготовки и производства монтажных работ.

4.3. Планы и разрезы чертежей расположения выполняют в масштабе 1 : 50, 1 : 100 или 1 : 200, фрагменты планов и разрезов - в масштабе 1 : 50, узлы - в масштабе 1 : 10, 1 : 25.

4.4. На чертежах расположения указывают и обозначают:

оборудование;

блоки;

трубопроводы и их элементы, опоры трубопроводов и опорные конструкции под них;

трассы специальных технологических трубопроводов;

каналы и лотки для прокладки трубопроводов;

места обслуживания оборудования, при необходимости;

координационные оси здания (сооружения) и расстояние между ними;

отметки чистых полов этажей и основных площадок;

позиционное или буквенно-цифровое обозначение оборудования, участков трубопроводов;

места подключения трубопроводов к блокам, машинам и аппаратам, соединения трубопроводов между собой, величину и направление уклонов трубопроводов;

величину предварительного растяжения (сжатия) компенсаторов;

привязку оборудования, трубопроводов и их элементов к координационным осям или к элементам конструкций зданий (сооружений). Допускается взаимная привязка оборудования и трубопроводов;

величину условного прохода (Dy) и материал труб (кроме углеродистых сталей);

направление потока продукта на вводах, выводах и разветвлениях;

допустимые монтажные нагрузки на крановые пути и монорельсы, а также на перекрытия и строительные конструкции, которые могут быть использованы для монтажа оборудования.

4.5. К чертежам расположения выполняют спецификации по форме 1 ГОСТ 21.104-79. В спецификацию включают оборудование и участки трубопроводов. Состав участков трубопроводов указывают в ведомости трубопроводов.

Графу «Масса ед., кг» не заполняют.

Пример оформления чертежа расположения и спецификации к нему приведен в приложении 4.

5. ВЕДОМОСТЬ ТРУБОПРОВОДОВ

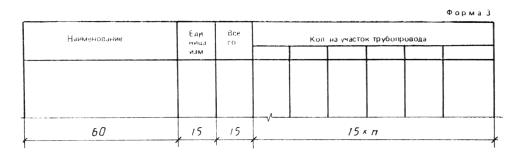

5.1. Ведомость трубопроводов выполняют по форме 3.

На каждый участок трубопровода, обозначенный на чертеже расположения номером позиции, в ведомость записывают все элементы трубопроводов, находящиеся в границе участка.

Ведомость трубопроводов

5.2. В ведомости указывают:

в графе «Наименование» - наименование элементов трубопроводов и их обозначение в соответствии с нормативно-технической документацией или указанием номера чертежа элемента трубопровода;

в графе «Всего» - общее количество элементов трубопроводов по всем позициям, указанным в ведомости трубопроводов.

Остальные графы заполняют в соответствии с их наименованием.

Пример оформления ведомости трубопроводов приведен в приложении 5.

5.3. Допускается:

ведомость трубопроводов, составленную на ЭВМ, выполнять по форме машинно-ориентированных документов;

совмещать ведомость трубопроводов и характеристики трубопроводов;

при большом количестве трубопроводов на проектируемом объекте выполнять ведомость трубопроводов в составе рабочей документации в виде отдельного документа (по форме 3 или форме машинно-ориентировочного документа) с присвоением ему самостоятельного обозначения, состоящего из обозначения основного комплекта и (через точку) шифра ВТ.

В этом случае ведомость трубопроводов записывают в раздел «Прилагаемые документы» ведомости ссылочных и прилагаемых документов общих данных соответствующего основного комплекта рабочих чертежей.

6. ЗАДАНИЕ НА РАЗРАБОТКУ ТЕХНОЛОГИЧЕСКОГО БЛОКА

6.1. Задание на разработку/ технологического блока должно содержать чертеж блока и ведомость трубопроводов (разд. 5) в составе блока.

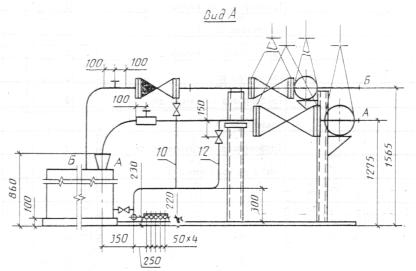

6.2. На чертеже блока приводят и указывают:

схему соединения (монтажную) блока, выполненную в соответствии с требованиями, приведенными в п. 3.2. Наименование транспортируемого продукта и его параметры на вводах и выводах в блок указывают в характеристике трубопроводов. Схему располагают на первом листе чертежа блока;

машины, аппараты, трубопроводы и их элементы, опорные конструкции;

составные части блоков, объединенные в поставочные и монтажные узлы на опорных конструкциях;

планы, разрезы, сечения, необходимые для разработки деталировочных чертежей трубопроводов и опорных конструкций, а также сборки блока;

характеристику трубопроводов по форме 2;

позиционное обозначение составных частей блока;

решения по креплению блока к несущим строительным конструкциям;

размеры, определяющие положение составных частей блока;

особые требования, не приведенные в общих данных основного комплекта рабочих чертежей, в части транспортирования и хранения, изготовления, испытания и монтажа блока, другие необходимые требования;

буквенные обозначения входа и выхода трубопроводов.

Пример оформления чертежа блока приведен в приложении 6.

6.3. На каждый блок составляют спецификацию по форме 1 ГОСТ 21.104-79 с учетом следующих дополнительных требований:

Графу «Масса ед., кг» заполняют для оборудования.

Составные части блока записывают в спецификации в следующем порядке.

1) Документация. В графе «Наименование» указывают наименование документа, а в графе «Обозначение» - его номер.

2) Оборудование. В графе «Наименование» указывают наименование машин или аппарата, а в графе «Обозначение» - нормативно-технический документ или номер чертежа.

3) Опорные конструкции блока. В графе «Наименование» указывают наименование конструкции, а в графе «Обозначение» - номер чертежа или типового проекта.

4) Заимствованные (ранее разработанные) узлы, входящие в состав блока. В графе «Наименование» указывают наименование узла, а в графе «Обозначение» - номер чертежа или типового проекта.

5) Трубопроводы. В графе «Наименование» указывают трубопровод с указанием начальной и конечной точки в границах блока.

Пример оформления спецификации блока приведен в приложении 7.

Пример оформления ведомости трубопроводов на блок приведен в приложении 8.

7. ЧЕРТЕЖИ СПЕЦИАЛЬНЫХ ТЕХНОЛОГИЧЕСКИХ ТРУБОПРОВОДОВ

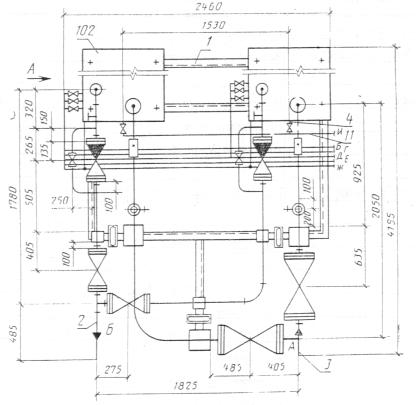

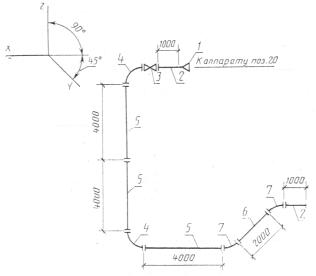

Специальный технологический трубопровод изображают во фронтальной диметрической проекции по ГОСТ 2.317-69.

На чертеже указывают:

позиции элементов трубопроводов;

размеры, необходимые для сборки трубопровода.

Спецификацию к чертежу специального технологического трубопровода выполняют по форме 1 ГОСТ 21.104-79.

Графу «Масса ед., кг» не заполняют.

Пример оформления чертежа специального технологического трубопровода приведен в приложении 9.



ПРИЛОЖЕНИЕ 1

Справочное



ТЕРМИНЫ, ИСПОЛЬЗУЕМЫЕ В СТАНДАРТЕ, И ИХ ПОЯСНЕНИЯ

Термин

Пояснение

1. Технологический узел

Конструктивно и технологически обособленная часть объекта строительства, техническая готовность которой позволяет автономно, независимо от готовности объекта в целом, производить пуско-наладочные работы, индивидуальные испытания и комплексное опробывание этой части объекта. Технологические узлы, как правило, выделяют стадии технологического процесса объекта - подготовку сырья, этапы его переработки, выделения конечного продукта, хранение и т. д.

2. Оборудование

Технологические блоки, машины, аппараты, грузоподъемные средства.

3. Технологический блок

Комплекс или сборочная единица* технологического оборудования заданного уровня заводской готовности и производственной технологичности, предназначенные для осуществления основных или вспомогательных технологических процессов. В состав блока включают машины, аппараты, первичные средства контроля и управления, трубопроводы, опорные и обслуживающие конструкции, тепловую изоляцию и химическую защиту. Блоки, как правило, формируют для осуществления теплообменных, массообменных, гидродинамических, химических и биологических процессов. Номенклатура блоков устанавливается ведомственными нормативными документами, согласованными с министерствами, осуществляющими монтажные работы.

4. Технологические трубопроводы

Трубопроводы, предназначенные для транспортирования различных веществ, необходимых для ведения технологического процесса или эксплуатации оборудования.

5. Специальные трубопроводы

Технологические трубопроводы стальные с внутренними покрытиями, стальные, работающие под давлением 10 МПа и более, трубопроводы из неметаллических материалов.

6. Участок трубопровода

Часть технологического трубопровода из одного материала, по которому транспортируют вещество с одним давлением и температурой. При определении участка трубопровода в его границах для одного условного прохода должна быть обеспечена идентичность марок арматуры, фланцев, отводов, тройников и переходов.

7. Элементы трубопровода

Патрубки (трубы), отводы, переходы, тройники, фланцы, компенсаторы, отключающая, регулирующая, предохранительная арматура, опоры, прокладки и крепежные изделия, устройства, устанавливаемые на трубопроводах для контроля и управления, конденсационные и другие детали и устройства

_____________

* Определение комплекса и сборочной единицы - ГОСТ 2.101-68.



ПРИЛОЖЕНИЕ 2

Справочное

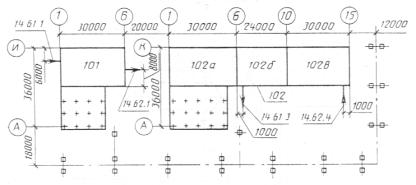

Схема технологических узлов

Черт. 1

Ведомость технологических узлов

Номер узла по схеме

Наименование технологи-ческого узла

Категория производства по взрывной, взрывопожарной и пожарной опасности

Степень огнестой-кости здания

Класс помещения и наружных установок по ПУЭ

Группа процессов по санитарной характеристике

101

Насосная

В

II

II-II

IIIб



в т. ч. помещение смазки

А

III

-

II















ПРИЛОЖЕНИЕ 3

Справочное

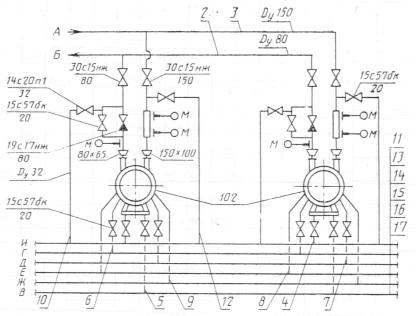

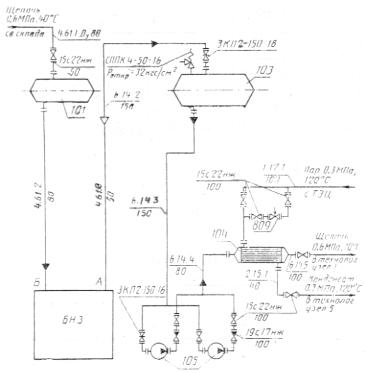

Схема соединений (монтажная)

Черт. 2



ПРИЛОЖЕНИЕ 4

Справочное

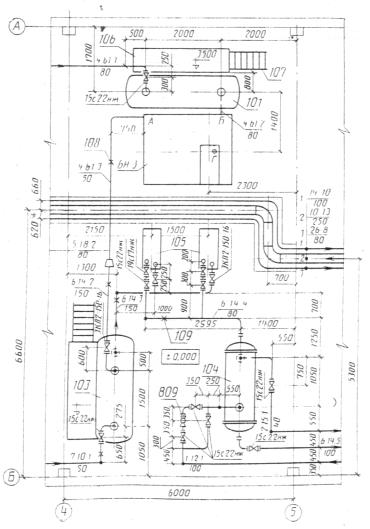

План на отм. 0.000

Черт. 3

Поз.

Обозначение

Наименование

Кол.

Масса, кг

Примеч.

101

ОСТ 26-02-1496-76

Емкость 1-4,0-1200-1,0-1-2-1-0

1





БН-3

ХХХ-ХХ ТХ.И-БН-3. ВО

Блок нагнетания

1





103

ОСТ 26-02-1496-76

Емкость 1-6,3-1600-1,0-1-2-1-0

1





104

НИ 780

Теплообменник







105

ХХХ-ХХ

1200 ИТ-2-16 МЛ25 Г4

1









Насос НК 65/35-70 с

2









электродвигателем











ВАО-81-8, N = 40 кВт,











n = 2950







4.61.1



Участок трубопровода

1









от границы установки











до поз. 101







4.61.3



Участок трубопровода

1









от поз. БН-3 до участка











трубопровода 5.18.2







7.10.1



Участок трубопровода

1









от поз. 103 до границы











установки







6.14.2



Участок трубопровода

1









от участка трубопровода











5.18.2 до поз. 103

































ПРИЛОЖЕНИЕ 5

Справочное


Наименование

Единица изм.

Всего

Кол. на участок трубопровода

4.61.1

4.61.3

6.14.2

7.10.1









Труба

ГОСТ 8732-78





















ВСт20 ГОСТ 8731-74

159´4,5

м

3,0





3,0











89´3,5

м

2,0

2,0















57´3,5

м

6,75



4,25



2,5































Отвод 90° ГОСТ 17375-83:





















159´4,5

шт.

2





2











89´3,5

шт.

2

2















57´3,5

шт.

5



2



3































Переход ГОСТ 17378-83

шт.



















159´4,5-57´3,0



1



1



































Задвижка ЗКЛ2-150-16

шт.

1





1











Вентиль 15с22нж

шт.



















Dy80, Py40



1

1















Dy50, Py40



1







1









Опора ГОСТ 14911-81

шт.



















ОПП2-100.159



1





1











ОПП2-100.57



2



1



1














ПРИЛОЖЕНИЕ 6

Справочное



Черт. 4

Характеристика трубопроводов

Обозначение

Наименование транспортируемого продукта

Категория трубопровода

Рабочие условия трубопровода

Испытание

Дополнительные указания

Температура, °С

Давление, МПа (кгс/см2)

Вид

Давление, МПа (кгс/см2)

3

Кислота

III

43

1,0 (10)

Прочность

1,3 (13)



2

«

III

43

1,4 (14)

«

1,7 (17)



17

Охлаждающая жидкость

V

20

0,3 (3)

«

0,5 (5)



13

То же

V

20

0,3 (3)

«

0,5 (5)



14

Уплотнительная жидкость

V

40

0,6 (6)

«

0,9 (9)



15

То же

V

40

0,6 (6)

«

0,9 (9)



16

Утечки

V

20

0,1 (1)

«

0,2 (2)



11

Дренаж кислоты

III

43

1,0 (10)

«

1,3 (13)





План на отм. 0.000

Черт. 5



Черт. 6



ПРИЛОЖЕНИЕ 7

Поз.

Обозначение

Наименование

Кол.

Масса ед., кг

Примеч.



ХХХ-ХХ-ТХ1.И-БН.ВО

Блок нагнетания









ХХХ-ХХ-ТХ1.И-БН.ВТ

Ведомость трубопроводов



















102

ХХХ-ХХ

Насос НК 65/35-70

2

500







с электродвигателем











ВАО-81-2 N = 40 кВт



















1

ХХХ-ХХ-БН 00.001

Конструкция опорная

1

















2



Трубопровод от штуцера Б до

1









границы блока







3



Трубопровод от штуцера А до

1









границы блока







4



Трубопровод от насоса до

2









коллектора И







5



Трубопровод от насоса до

2









коллектора В







6



Трубопровод от насоса до

2









коллектора Г







7



Трубопровод от насоса до

2









коллектора Д







8



Трубопровод от насоса до

2









коллектора Е







9



Трубопровод от насоса до

2









коллектора Ж







10



Трубопровод от трубопровода

2









поз. 2 до коллектора И





















ПРИЛОЖЕНИЕ 8


Наименование

Единица изм.

Всего

Кол. на участок трубопровода

Поз 2

Поз 3

Поз 4

Поз 10









Труба

ГОСТ 8732-78





















ВСт20 ГОСТ 8731-74























159´4,5

м

1,9



1,9













89´3,5

м

3,5

3,5















Труба

ГОСТ 8734-75





















ВСт20 ГОСТ 8733-74























25´1,6

м

5,4





0,9

4,5









38´2





















Отвод 90° ГОСТ 17375-83





















159´4,5

шт.

3



3













89´3,6

шт.

3

3















Переход ГОСТ 17378-83





















159´4,5-108´4

шт.

1



1













89´3,5-76´3,5

шт.

2

2















Опора ГОСТ 14911-81





















ОПП 2-150.159

шт. 3



3















ОПП 2-80-89

шт.

3

3















Вентиль 15с27нж1





















Dy25, Py16

in/

6

2



2

2


































ПРИЛОЖЕНИЕ 9

Справочное

Черт. 7

Спецификация трубопровода

Поз.

Обозначение

Наименование

Кол.

Примеч.

1

ТУ 14-3-425-76

Переход ПВП 80´50

1



2

ТУ 14-3-523-76

Труба 6-50 ПВП´1000

2



3

ТУ 26-07-123-74

Вентиль диафрагмовый футерованный фланцевый

1





Каталог ЦКБА, ч. 1, 1981 г.

15ч76п1, Dy 50, Py 0,6 (6)





4

ТУ 14-3-424-75

Отвод 6 ПВП 50´90°

2



5

ТУ 14-3-523-76

Труба 6-50 ПВП´4000

3



6

ТУ 14-3-523-76

Труба 6-50 ПВП´2000

1



7

ТУ 14-3-424-75

Отвод 6 ПВП 50´45°

2





ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН

Всесоюзным научно-исследовательским институтом по монтажным и специальным строительным работам («ВНИИМмонтажспецстрой»)

Государственным институтом по проектированию технологии монтажа предприятий нефтеперерабатывающей и нефтехимической промышленности («Гипронефтеспецмонтаж») Министерства монтажных и специальных строительных работ СССР

Государственным научно-исследовательским и проектным институтом хлорной промышленности («Госниихлорпроект») Министерства химической промышленности СССР

Государственным ордена Трудового Красного Знамени проектным и научно-исследовательским институтом промышленности синтетического каучука («Гипрокаучук») Министерства нефтеперерабатывающей и нефтехимической промышленности СССР

Проектным институтом № 2

Центральным научно-исследовательским и проектно-экспериментальным институтом по методологии, организации, экономике и автоматизации проектирования л инженерных изысканий («ЦНИИпроект») Государственного строительного комитета СССР

ИСПОЛНИТЕЛИ

В. Я. Эйдельман (руководитель темы); Б. В. Поповский, д-р техн. наук; Р. И. Тавастшерна, канд. техн. наук; А. Л. Прудовая: Л. Г. Коновалова; Е. Ю. Исакова; И. С. Гольденберг, канд. техн. наук; Г. Л. Егиянц; Ж. М. Меблеванный; В. П. Шиловский; Ж. А. Куркина; С. Н. Архаров; Ю. П. Русаков; В. П. Абарыков; Л. А. Кашина

2. ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 28.12.87 № 308

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта

ГОСТ 2.317-69

7

ГОСТ 2.701-84

3.1

ГОСТ 15.001-73

1.2, 2.3

ГОСТ 21.102-79

2.1, 2.2, 2.3

ГОСТ 21.104-79

6.3, 7

ГОСТ 21.109-80

1.3

ГОСТ 21.110-82

1.3

ГОСТ 21.111-84

1.3




Яндекс цитирования

   Copyright В© 2008-2024,  www.standartov.ru
