ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ ТРУБОПРОВОДОВ
ИЗ УГЛЕРОДИСТОЙ СТАЛИ
СВАРНЫЕ И ГНУТЫЕ Д
у ДО 500 ММ
НА Р
у ДО 10 МПа (100 кгс/см2)

ОСТ 36-45-81

УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ приказом Министерства монтажных и специальных строительных работ СССР от 18 февраля 1981 г. № 45

ИСПОЛНИТЕЛИ к.т.н. Р.И. Тавастшерна (руководитель работы);

к.т.н. А.И. Бесман (руководитель темы);

А.А. Гутовский,

Г.И. Пачкова,

П.В. Рыбаков,

Л.И. Уткина

СОГЛАСОВАНЫ Госгортехнадзором СССР

ОТРАСЛЕВОЙ СТАНДАРТ

ДЕТАЛИ ТРУБОПРОВОДОВ ИЗ УГЛЕРОДИСТОЙ СТАЛИ СВАРНЫЕ И ГНУТЫЕ Dу до 500 мм на Ру до 10 МПа (100 кгс/см2)

ОТВЕТВЛЕНИЯ

Конструкция и размеры

ОСТ
36-45-81

Введен впервые

Приказом Министерства монтажных и специальных строительных работ СССР от 18 февраля 1981 г. № 45 срок введения установлен

с 1 июля 1981 г.

Несоблюдение стандарта преследуется по закону.

1. Настоящий стандарт распространяется на ответвления (врезки) неусиленные и усиленные накладками для соединения трубопроводов из углеродистой стали под углом 90°.

2. Конструкция неусиленных ответвлений должна соответствовать указанной на черт. 1.

2.1. По согласованию с проектной организацией при отношении dн/Dн не свыше 0,5 неусиленные ответвления (упрощенные врезки) допускается выполнять как указано на черт. 2.

Черт. 1

Черт. 2

3. Конструкция и размеры ответвлений, усиленных накладками, должны соответствовать указанным на черт. 3 и в таблице.

3.1. Толщину накладок следует принимать равной толщине стенки трубы диаметром Dн.

3.2. Накладки должны плотно прилегать к наружной поверхности трубопровода. Зазор, замеренный в любой точке периметра накладки, должен быть не более 2 мм.

3.3. Допускается применение кольцевых накладок, выполненных как одна деталь, без сварного шва.

4. Материал, толщина стенки и условия применения неусиленных и усиленных накладками ответвлений - по ОСТ 36-41-81.

5. Не допускается вварка штуцеров ответвлений в сварные швы трубопровода.

6. Размеры Н, l и l1 должны соответствовать указания проектной документации либо приниматься изготовителем с учетом условий изготовления, транспортирования и монтажа, но должны быть не менее вычисленных по формулам:

Н = 0,5Dн + 100 мм;

l (l1) = 0,5dн + 100 мм - для неусиленных ответвлений;

l (l1) = 0,5D + 100 мм - для ответвлений, усиленных накладками.

7. Технические требования - по ОСТ 36-49-81.

Пример условного обозначения

неусиленного ответвления Dу 200 мм, dу 100 мм:

Ответвление 200×100 ОСТ 36-45-81;

то же, но выполняемое, как показано на черт. 2:

Ответвление У 200×100 ОСТ 36-45-81;

то же, но усиленное накладкой:

Ответвление Н 200×100 ОСТ 36-45-81.

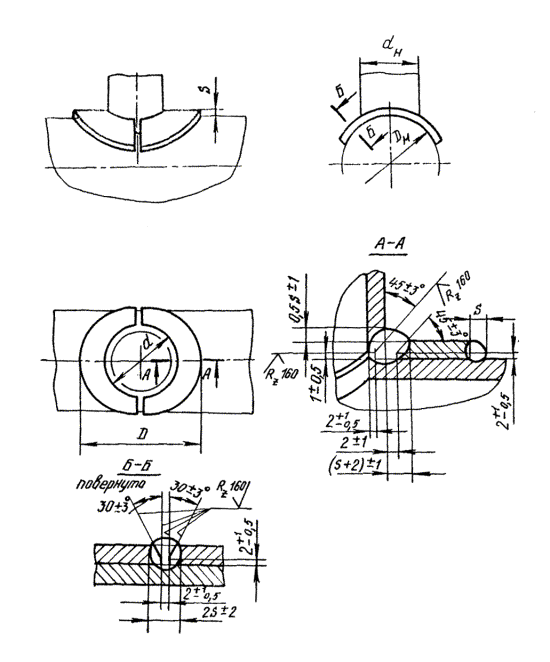

Черт. 3

Размеры накладок

мм

Соединяемые трубы

D

d

Dу

dу

Dн

dн

65

40

76

45

90

48

50

57

110

60

80

40

89

45

90

48

50

57

115

60

65

76

130

80

100

65

108

76

150

80

80

89

92

125

50

133

57

115

60

65

76

150

80

80

89

180

92

100

108

200

112

150

50

159

57

115

60

65

76

150

80

80

89

180

92

100

108

220

112

125

133

230

137

200

80

219

89

180

92

100

108

220

112

125

133

270

137

150

159

320

163

250

65

273

76

150

80

80

89

180

92

100

108

220

112

125

133

270

137

150

159

320

163

200

219

400

223

300

100

325

108

220

112

125

133

270

137

150

159

320

163

200

219

440

223

250

273

480

277

350

100

377

108

220

112

125

133

270

137

150

159

320

163

200

219

440

223

250

273

460

277

300

325

330

400

65

426

76

150

80

80

89

180

92

100

108

220

112

125

133

270

137

150

159

320

163

200

219

440

223

250

273

540

277

Примечания: 1. Массу ответвлений без накладок определяют по массе соединяемых труб.

2. Массу накладок (в кг при подстановке размеров в мм) определяют по формуле

М = 10-6·6,162S(D2 - d2).
