КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

КТ-4.1-18.4-77



Разработана конструкторско-технологическим институтом Минпромстроя СССР*

Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

ЗАМОНОЛИЧИВАНИЕ СТЫКОВ КОЛОНН И ФУНДАМЕНТОВ



Входит в комплект карт ККТ-4.1-1

Монтаж каркасных зданий из сборных железобетонных элементов серии ИИ-04

Взамен КТ-4.1-18.4-73



* 300600, г. Тула, проспект Ленина, 108.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при замоноличивании стыков колонн и фундаментов.

1.2. Показатели производительности труда



По карте

По ЕНиР

Выработка на 1 чел.-день, стыков

23,5

9,7

Затраты труда на один стык, чел.-ч

3,4

8,3

Примечание. В затраты труда включено время на подготовительно-заключительные работы (4 %) и отдых (12 %).

1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет четкой организации труда в звене и применения механизированной установки для замоноличивания стыков.

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо: провести наружный осмотр установки; промыть водой шланги; подготовить инструменты и площадку для приема бетонной смеси; очистить и промыть стаканы фундаментов.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

бетонщик IV разряда (Б1) - 1

бетонщик III "              2) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ, чертежа

Количество, шт.

Установка для замоноличивания стыков, в комплект которой входят:

Чертеж Р1У-1050.04.00.00 КТИ МПС СССР

1

реконструированный плунжерный насос С-263;





компрессор КСЭ-6М;





две поворотные бадьи объемом по 0,85 м3;





наклонная эстакада размером 1×1,5 м





Соединение быстроразъемное

Чертеж Р1У-1050.02.14.00.00 того же института

5

Скребок на удлиненной ручке

Чертеж НО-060-00 треста Ленинградоргстрой*

1

Шланг воздушный диаметром 38 мм, длиной 10 м

ГОСТ 8318-57

1

Шланг материальный диаметром 50 мм, общей длиной 100 м

То же

1

Сопло диаметром 28 - 32 мм

-

1

Строп двухветвевой грузоподъемностью 4 т, длина ветвей 4 м

РЧ-507-72 цнииомтп**

1

Лом монтажный

ГОСТ 1405-72

2

Кувалда (5,5 кг)

ГОСТ 11402-65

2

Терка деревянная

-

2

*190121, Ленинград, Ф-121, Набережная Мойки, 122.

** Рабочие чертежи можно приобрести в Бюро внедрения ЦНИИОМТП.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Операции по замоноличиванию стыков выполняют в следующем порядке: принимают бетонную смесь в поворотные бадьи; раскладывают и соединяют материальный шланг; подают и разгружают бадью в бункер растворонасоса; подают бадью под загрузку; замоноличивают стыки колонн с фундаментами; заглаживают поверхность бетона; выбивают из стыков клинья и заделывают отверстия.

4.2. Организация рабочего места

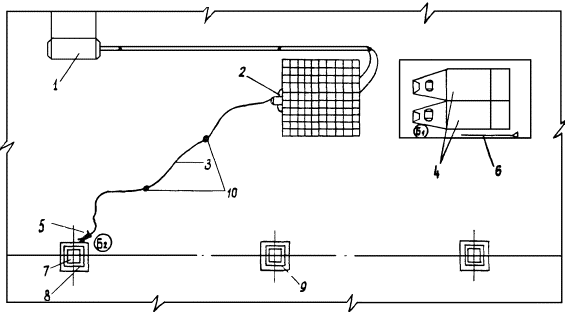

- рабочие места бетонщиков

1 - компрессор; 2 - насос; 3 - материальный шланг; 4 - поворотные бадьи; 5 - форсунка; 6 - скребок; 7 - установленная колонна; 8 - стык, подлежащий замоноличиванию; 9 - замоноличенный стык; 10 - быстроразъемные соединения

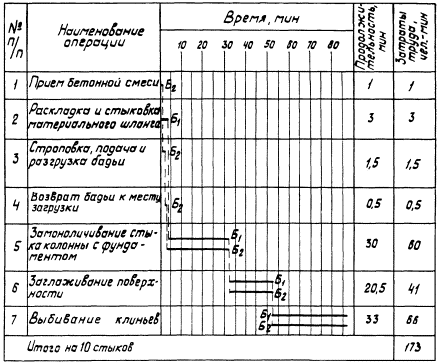

4.3. График трудового процесса

4.4. Описание операций

по графику

Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда

1

2

1

ПРИЕМ БЕТОННОЙ СМЕСИ; 1 мин; Б2; опрокидные бадьи, скребок на удлиненной ручке

Бетонщик Б2 следит за выгрузкой бетонной смеси из кузова самосвала в бадьи, после чего скребком очищает кузов от остатков бетонной смеси

2

РАСКЛАДКА И СТЫКОВКА МАТЕРИАЛЬНОГО ШЛАНГА; 3 мин; Б1; быстроразъемные соединения, шланги

Бетонщик Б1 раскладывает материальный шланг в соответствии со схемой организации рабочего места и при помощи быстроразъемных соединений состыковывает его

3, 4

СТРОПОВКА, ПОДАЧА И РАЗГРУЗКА БАДЬИ; ВОЗВРАТ БАДЬИ К МЕСТУ ЗАГРУЗКИ; 2 мин; Б2; строп

Бетонщик Б2 цепляет крюки стропа за петли бадьи. По его сигналу машинист крана подает бадью к приемному бункеру растворонасоса. Бетонщик переходит туда же, открывает секторный затвор бадьи, и бетонная смесь через вибросито поступает в приемный бункер. Разгрузив бадью, бетонщик закрывает секторный затвор и подает команду машинисту крана возвратить бадью к месту загрузки, где принимает и расстроповывает ее

5

ЗАМОНОЛИЧИВАНИЕ СТЫКА КОЛОННЫ С ФУНДАМЕНТОМ; 30 мин; Б1, Б2; установка для замоноличивания стыков

Бетонщик Б1 направляет сопло форсунки в зазоры между гранями колонны и стенками стакана фундамента и заполняет их бетонной смесью. Бетонщик Б2 подает сигналы машинисту установки на включение и выключение насоса, а также при необходимости переносит материальный шланг

6, 7

ЗАГЛАЖИВАНИЕ ПОВЕРХНОСТИ СТЫКА; ВЫБИВАНИЕ КЛИНЬЕВ; 53,5 мин; Б1, Б2; деревянные терки, ломы, кувалды

Бетонщики Б1 и Б2, заполнив стыки бетонной смесью и уплотнив ее штыкованием, терками заглаживают бетон на поверхности стыка. Затем, по достижении бетоном в стыке 50 % проектной прочности, бетонщики с помощью кувалд и ломов выбивают клинья, а отверстия заделывают бетонной смесью или раствором

* На 10 стыков.
