КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

КТ-4.1-8.47-77



Разработана трестом Мосоргстрой* и ЦНИБ-Мосстрой Главмосстроя

Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

МОНТАЖ СТЕНОК ЛОДЖИЙ БС-20-2



Входит в комплект карт ККТ-4.1-2

Возведение крупнопанельных жилых домов серии 1-515/9

Взамен КТ-4.1-8.47-75



* 113095, Москва, Ж-95, ул. Б. Полянка, 51а.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.3. Карта предназначена дня организации труда рабочих при монтаже башенным краном стенок лоджий площадью до 6 м2.

1.2. Показатели производительности труда



По карте

По ЕНиР

Выработка на 1 чел.-день, стенок

10,0

6,1

Затраты труда на одну стенку, чел.-ч

0,8

1,3

Примечание. В затраты труда включено время на подготовительно-заключительные работы и отдых.

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо установить панели наружных стен и уложить плиту перекрытия лоджии.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

монтажник конструкций V разряда (М1) - 1

монтажник конструкций IV "             (М2) - 1

такелажник III разряда                        (Т) - 1

машинист крана V "                             (М) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ, чертежа

Количество, шт.

Струбцина

Чертеж 4107 треста Мосоргстрой

1

Подкос

Чертеж 250 того же треста

1

Ящик-контейнер для раствора

Чертеж 3182 того же треста

1

Тяга для дистанционной расстроповки

Чертеж 3974 того же треста

1

Подштопка

Чертеж 226 того же треста

1

Отвес-рейка

РЧ-602-76 ЦНИИОМТП*

1

Лом монтажный

ГОСТ 1405-72

2

Лопата

ГОСТ 3620-63

2

Кельма

ГОСТ 9533-71

1

Ведро

-

1

Метла

-

1

Щетка стальная

Каталог-справочник ЦНИИТЭстроймаша**, стр. 83

1

Ящик с инструментами

-

1

Строп двухветвевой

РЧ-507-72 ЦНИИОМТП

1

* Рабочие чертежи можно приобрести в Бюро внедрения ЦНИИОМТП.

** 121019, Москва, Г-19, ул. Маркса и Энгельса, 7/10.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Операции по установке стенок лоджий выполняют в следующем порядке: подготовляют стенку к строповке, стропят и подают ее к месту установки; устраивают растворную постель; устанавливают стенку на растворную постель; рихтуют стенку в проектное положение, выверяют и временно крепят ее; расстроповывают стенку; уплотняют раствор в горизонтальном шве; подготовляют место установки следующей стенки.

4.2. Организация рабочего места

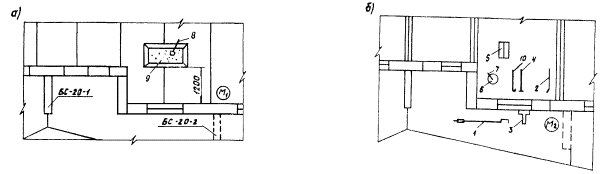

- рабочие места монтажников

1 - струбцина с подкосом; 2 - лом; 3 - отвес-рейка; 4 - подштопка; 5 - ящик с инструментами; 6 - ведро; 7 - метла; 8 - лопата; 9 - ящик с раствором; 10 - тяга для дистанционной расстроповки

Примечание. При установке стенок лоджий монтажник М1 находится на перекрытии смонтированного этажа (рис. а), а монтажник М2 - на перекрытии лоджии нижележащего этажа (рис. б).

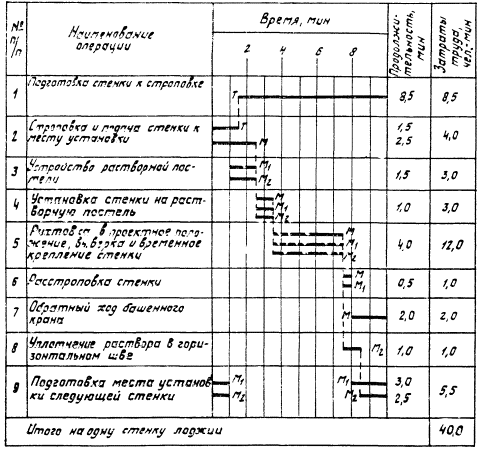

4.3. График трудового процесса

4.4. Описание операций

по графику

Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда

1

2

1

ПОДГОТОВКА СТЕНКИ К СТРОПОВКЕ; 8,5 мин; Т; стальная щетка

Такелажник проверяет маркировку стенки, состояние монтажных петель и наличие закладных деталей, очищая их при необходимости стальной щеткой

2

СТРОПОВКА И ПОДАЧА СТЕНКИ К МЕСТУ УСТАНОВКИ; Т - 1,5 мин; М - 2,5 мин; строп

Такелажник поочередно заводит крюки стропа в монтажные петли стенки и, отойдя на 4 - 5 м, подает команду машинисту крана приподнять стенку на 20 - 30 см, а затем, убедившись в надежности строповки, подает сигнал поднять и переместить стенку к месту установки

3

УСТРОЙСТВО РАСТВОРНОЙ ПОСТЕЛИ; 1,5 мин; М1, М2; лопата, кельма

Монтажник М1 лопатой подает раствор на место установки стенки, а монтажник М2 - кельмой разравнивает его слоем на 5 - 8 мм выше проектного шва

4

УСТАНОВКА СТЕНКИ НА РАСТВОРНУЮ ПОСТЕЛЬ; 1 мин; М1, М2; строп

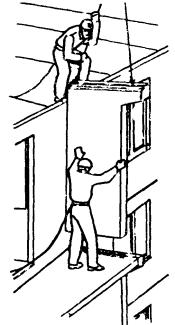

Монтажник М1, находясь на перекрытии смонтированного этажа, а монтажник М2 - на перекрытой лоджии нижнего этажа, принимают стенку на расстоянии 20 - 30 см от растворной постели и разворачивают ее в нужном направлении. Затем по сигналу монтажника М1 машинист крана медленно опускает стенку на подготовленную постель, оставляя ветви стропа натянутыми

5

РИХТОВКА, ВЫВЕРКА И ВРЕМЕННОЕ КРЕПЛЕНИЕ СТЕНКИ; 4 мин; М1, М2, М; отвес-рейка, лом, строп, струбцина с подкосом

Монтажник М1 проверяет правильность установки основания стенки по расстоянию от риски, закрепляющей смещенную ось стенки на перекрытии, до внутренней грани стенки и подает сигнал машинисту крана ослабить натяжение ветвей стропа. Вертикальность стенки монтажники М1, и М2 проверяют с помощь к отвеса-рейки. Небольшие отклонения от проектного положения монтажник М2 устраняет, рихтуя стенку ломом. Затем электросварщик крепит стенку вверху, а монтажник М1 переходит на плиту перекрытия нижней лоджии и вместе с монтажником М2 временно закрепляет стенку струбциной

6

РАССТРОПОВКА СТЕНКИ; 0,5 мин; М1, М; строп, тяга для дистанционной расстроповки

Монтажник М1 при помощи тяги для дистанционной расстроповки поочередно выводит крюки стропа из монтажных петель стенки

9

ПОДГОТОВКА МЕСТА УСТАНОВКИ СЛЕДУЮЩЕЙ СТЕНКИ; М1 - 3 мин; М2 - 2,5 мин; ведро, метла

Монтажники М1 и М2 размещают оснастку, инвентарь, приспособления и инструменты по схеме организации рабочего места. Монтажник М2 очищает от мусора место установки следующей стенки и смачивает его водой при помощи метлы

* На одну стенку лоджии.
