Части соединительные литые из высокопрочного чугуна для напорных трубопроводов

Технические условия

ТУ 1460-035-50254094-2000

Изменение №1

Держатель подлинника - ОАО ЛМЗ «Свободный сокол»

Дата введения с



РАЗРАБОТАНЫ

Начальника технического отдела

ОАО ЛМЗ "Свободный сокол"

___________________А.В. Минченков

«___»___________2003 г.

По всему тексту технических условий заменить слова:

- «ВР» на «Тайтон»;

- исключить слова: «уплотнительные прокладки» и «болты и гайки из высокопрочного чугуна».

Раздел 2. Десятый абзац изложить в новой редакции: «В индексе соединения ВРС добавляются буквы «ВРС», в соединении Тайтон добавляется - «Т».

Примеры условных обозначений. Пятый абзац изложить в новой редакции:

«Резиновое универсальное уплотнительное кольцо Dy 300 мм:

- резиновое кольцо У 300. ТУ 1461-037-50254094-2000»

Дополнить абзацами (после последнего):

«Соединительная часть с раструбом (типа Тайтон) - тройник раструбный со стволом условного прохода 300 мм и отростком условного прохода 150 мм:

- ТР Т 300×150. ТУ 1460-035-50254094-2000

Резиновое уплотнительное кольцо (под соединение Тайтон) для труб Dy 200 мм:

резиновое кольцо Т 200. ТУ 1461-037-50254094-2000»

Рисунок 3 и таблицу 4 изложить в новой редакции:

9.3 РАСТРУБНОЕ СОЕДИНЕНИЕ ТИПА ТАЙТОН

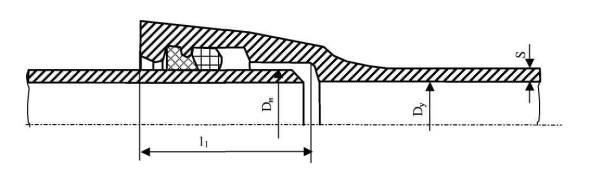

Рисунок 3

Таблица 4

Размеры в миллиметрах

Условный проход,

DH

S

l1

Масса раструба, кг

Тройники и кресты

Другие ФСЧ

100

8,4-2,4

7,2-2,4

88

4,3

150

9,1-2,5

7,8-2,5

94

7,1

200

9,8-2,5

8,4-2,5

100

10,3

250

10,5-2,6

9,0-2,6

105

14,2

300

11,2-2,6

9,6-2,6

110

18,9
