ОТРАСЛЕВОЙ СТАНДАРТ

Сборочные единицы и детали подвесок станционных трубопроводов ГЭС, АЭС и пылегазовоздухопроводов ТЭС

Типы и основные параметры

ОСТ 34-42-723-85

Приказом Министерства энергетики и электрификации СССР срок введения установлен

с 1 января 1986 г до 1 января 1995 г

Измененная редакция. Изм. №2

1. Настоящий стандарт распространяется на сборочные единицы (блоки) и детали подвесок станционных трубопроводов ТЭС, АЭС и пылегазовоздухопроводов ТЭС с параметрами среды Рраб < 2,2 МПа (22 кгс/см2) и tраб ≤ 425°С или Ру < 4,0 МПа (40 кгс/см2) для объектов, строящихся г районах с расчетной температурой наружного воздуха не ниже минус 30°С.

При температуре среды выше 350 °С детали подвесок, прилегающие к трубопроводу, изготавливать из следующих материалов: сталь листовая марки 0912C по ГОСТ 5520-79, сортовой прокат марки 09Г2С по ГОСТ 19281-73, крепежные изделия из стали марок 30Х, 35Х или 40Х по ГОСТ 4543-71

Измененная редакция. Изм. №1

Измененная редакция. Изм. №2

2. Типы унифицированных блоков и деталей, представленных в данном сборнике стандартов, и область их применения приведены в табл. 1÷8.

3. Конструкция, размеры, материал, допускаемые нагрузки на блоки и детали и технические требования к их изготовлению устанавливается ОСТ 34-42-724-85÷ОСТ 34-42-745-85.

4. Маркировка - по ТУ 34-42-10360-83.

5. Масса и длины допустимых пролетов трубопроводов приведения в обязательном приложении 1.

6. Выполнение монтажных швов сварных соединение элементов подвесок приведены в обязательном приложении 2.

7. Варианты крепления элементов подвесок к трубопроводам ТЭС и АЭС приведены в стандартах на блоки подвесок.

8. Сварка

8.1. Сварка опорных конструкций - ручная электродуговая или полуавтоматическая.

Сварочные материалы по PTM-1C-81 или ПН АЭГ-7-009-89 в зависимости от подведомственности трубопровода.

Измененная редакция. Изм. №2

8.2. Сварка опорных конструкций с трубопроводом - ручная аргонодуговая.

Сварочные материалы по PТM-1C-81 или ПН АЭГ-7-009-89 в зависимости от подведомственности трубопровода.

Измененная редакция. Изм. №2

8.3. Требования к сварным швам

8.3.1. Сварные швы опорных конструкций по ГОСТ 5264-80.

8.3.2. Сварные швы, соединяющие опорные конструкции с трубопроводом, по PTM-1C-81 или по ПН АЭГ-7-010-89 и ПН АЭГ-7-009-89 в зависимости от подведомственности трубопроводам.

Измененная редакция. Изм. №2

8.4. Контроль сварных соединений

8.4.1. Контроль сварных соединений опорных конструкций по ТУ 34-42-10380-83.

8.4.2 Контроль сварных соединений опорных конструкций с трубопроводов:

- визуальным осмотром и измерением - 100 %;

- капиллярный (цветной или люминесцентный методы) для трубопроводов, на которые распространяются "Правила устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок ПН-АЭГ-7-008-89" ("Правила АЭУ") в объеме:

25 % - для сварных соединений IIВ;

10 % - для сварных соединений категорий IIIB и IIIC и разнородных
сварных соединений по "Правилам АЭУ";

10 % - для трубопроводов, подведомственных "Правилам пара", относящихся к 3 категории.

Допускается снижение объема капиллярного контроля до 2 % в соответствии с ПН АЭГ-7-010-89, (п.9.11.5 и п.9.11.6.).

При выборочном контроле сварных соединений опоры, контролируется соединение по всей протяженности. Количество контролируемых сварных соединений определяется установленным объемом выборного контроля.

Измененная редакция. Изм. №2

8.5. Оценка качества сварных соединений

8.5.1. Оценка качества сварных соединений опорных конструкций но СНиП 3.05.05-84.

8.5.2. Оценка качества сварных соединений опорных конструкций с трубопроводом по РТM-1C-81 или ПН АЭГ-7-010-89 в зависимости от подведомственности трубопровода.

Измененная редакция. Изм. №2

8.6. Для трубопроводов, на которые распространяются "Правила АЗС" и "правила пара...",размещение опорных конструкций должно обеспечивать возможность контроля сварного соединения под ними во время эксплуатации и не допускать перекрытия деталями опорных конструкций зон пересечения и сопряжения сварных соединений.

Измененная редакция. Изм. №1

Измененная редакция. Изм. №2

9. Варианты крепления элементов подвесок к коробам пылегазовоздухопроводов приведена в обязательном приложении 2.

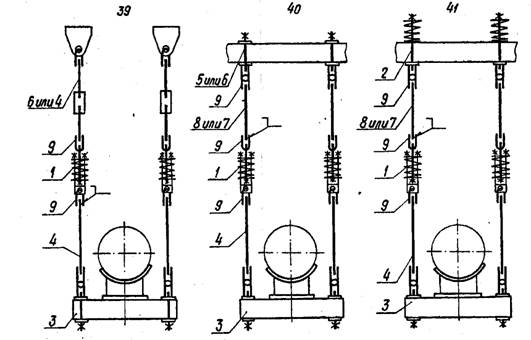

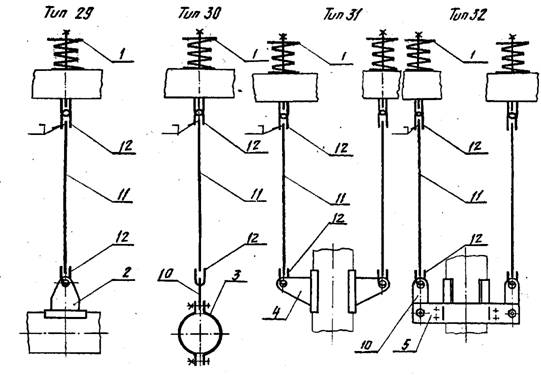

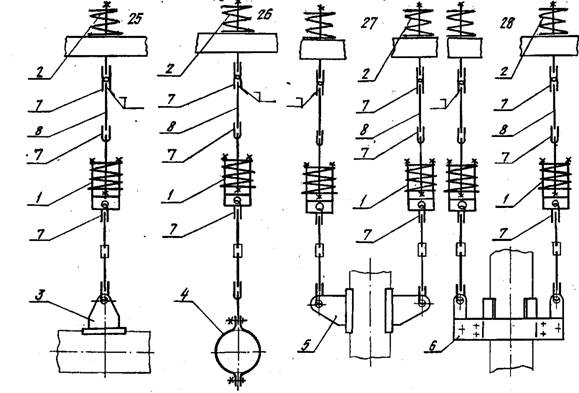

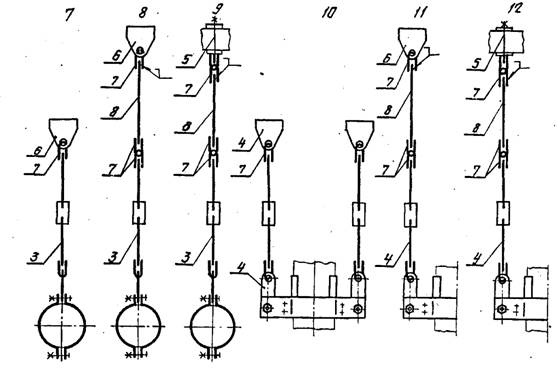

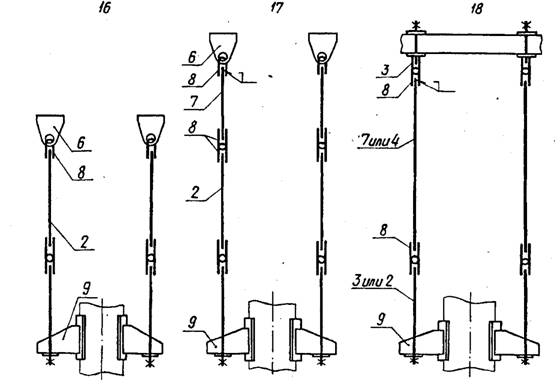

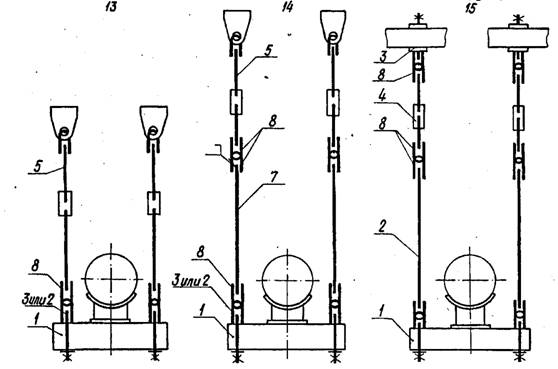

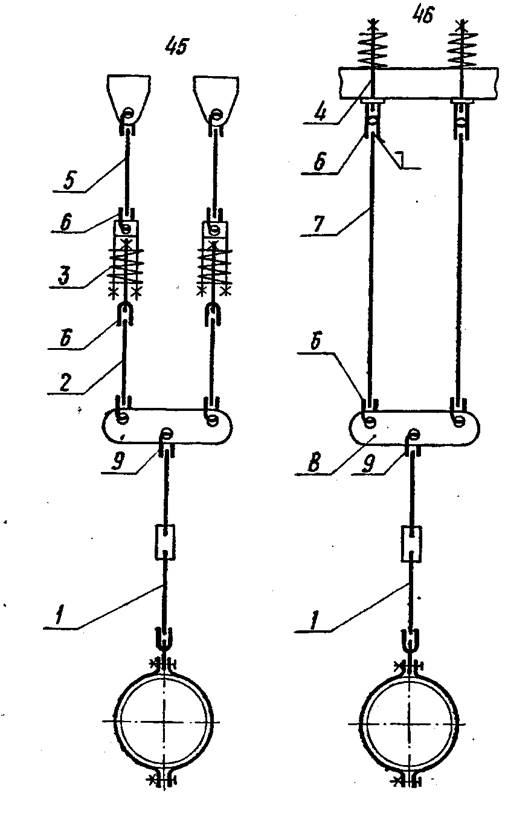

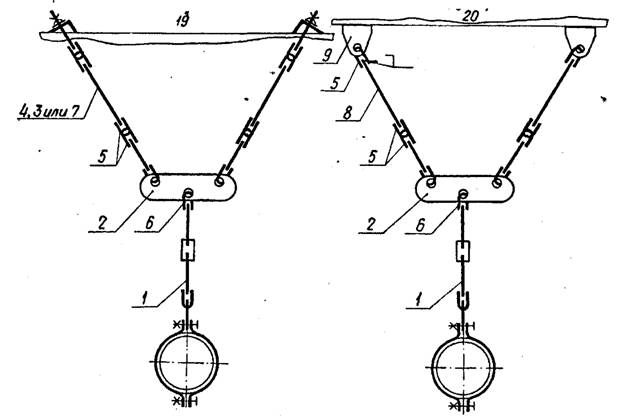

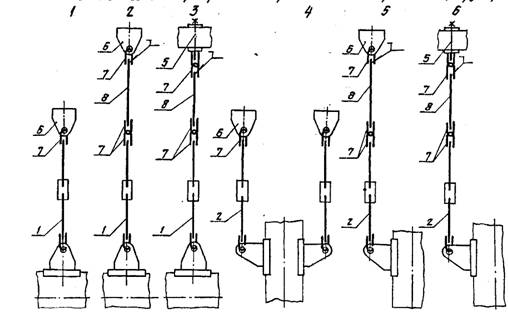

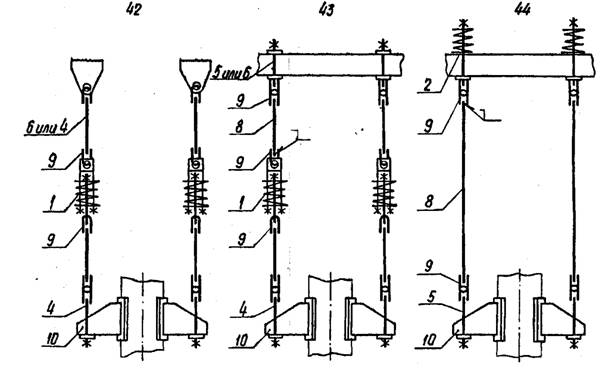

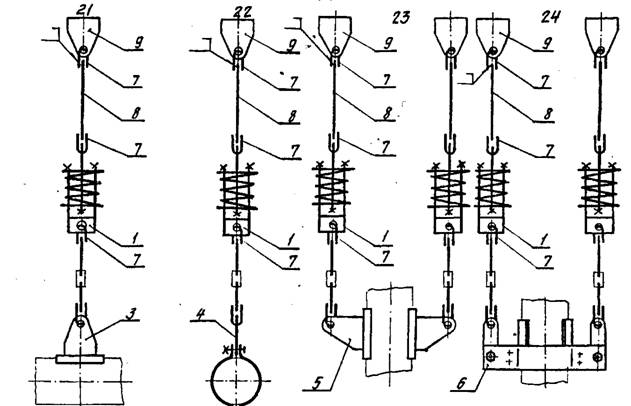

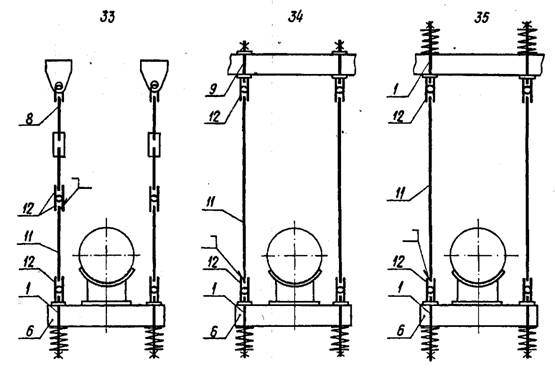

10. Наиболее распространенные типы подвесок, которые могут быть собраны из представленных в сборнике стандартов блоков и деталей, приведены в приложении к данному стандарту. Наименование составляющих узлов, их количество и обозначение приведены в табл. 1÷7.

11. Для строительства энергообъектов в районах с расчетной температурой наружного воздуха ниже минус 30 °С применять для опор и подвесок трубопроводов следующие материалы:

сталь листовая марки 09Г2С-14 по ГОСТ 19282-73;

сталь круглая, уголки, швеллеры и двутавры из стали марки 09Г2C-14 по ГОСТ 19282-73;

болты из стали 35Х по ГОСТ 4543-71 п. 2.18, класс прочности 8.8 по ГОСТ 1759-70 с дополнительными требованиями по п.п. 3 и 7 табл. 10;

гайки из стали 35Х по ГОСТ 4543-71, класс прочности 10 ГОСТ 1759-70.

*в графе "Исполнения по рабочим чертежам" приведены обозначения соответствующих узлов и деталей, по рабочим чертежам "Унифицированные детали подвесок" Часть I.

Измененная редакция. Изм. №2

Таблица 1

Типы узлов подвесок

Для труб, мм

Допускаемая нагрузка, кН (кгс)

Исполнения для трубопроводов из стали

Стр.

Dн

S

углерод.

корроз.

Блок подвески приварной для горизонтальных трубопроводов (ОСТ 34-42-724-85)

Для Dн > 630 ОСТ 34-42-726-85

57

3

0,9 (90)

01, 29

02, 30

46

76

3; 4,5*

1,5 (150)

03, 31

04, 32

89

3; 3,5; 5*

2,0 (200)

05, 33

06, 34

108

3,5; 4; 5*

2,9 (300)

07, 35

08, 36

133

4; 6*

3,8 (390)

09, 37

10, 38

159

4,5; 5; 6*

5,4 (550)

11, 39

12, 40

219

6; 7; 11*

11,7 (1200)

13, 41

14, 42

273

6; 8; 11*

18,1 (1850)

15, 43

16, 44

325

6; 8; 12*

23,5 (2400)

17, 45

18, 46

377

6; 9

28,4 (2900)

19, 47

20, 48

426

7; 8*; 9

33,3 (3400)

21, 49

22, 50

478

7

23, 51

24, 52

530

9

46,1 (4700)

25, 53

26, 54

630

8; 12

53,9 (5500)

27, 55

28, 56

Блок подвески хомутовый для горизонтальных трубопроводов (ОСТ 34-42-725-85)

Для Dн > 530 ОСТ 34-42-726-85

57

3

0,9 (90)

01, 25

02, 26

55

76

3; 4,5*

1,5 (150)

03,27

04, 28

89

3; 3,5; 5*

2,0 (200)

05, 29

06, 30

108

3,5; 4; 5*

2,9 (300)

07,31

08, 32

133

4; 6*

3,8 (390)

09, 33

10, 34

159

4,5; 5; 6*

5,4 (550)

11, 35

12, 36

219

6; 7; 11*

11,7 (1200)

13, 37

14, 38

273

6; 8; 11*

18,1 (1850)

15, 39

16, 40

325

6; 8; 12*

23,5 (2400)

17, 41

18, 42

377

6*; 9

28,4 (2900)

19, 43

20, 44

426

7; 8*; 9

33,3 (3400)

21,45

22, 46

530

8

23, 47

24, 48

Продолжение таблицы 1

Типы узлов подвесок

Для труб, мм

Допускаемая нагрузка, кН (кгс)

Исполнения для трубопроводов из стали

Стр.

Dн

S

углерод.

корроз.

Блок подвески с опорной балкой для горизонтальных трубопроводов (ОСТ 34-42-726-85)



57

3

0,9 (90)

01, 43, -

02, 44, -

64

76

3; 4,5*

1,5 (150)

03, 45, -

04, 46, -

89

3; 3,5; 5*

2,0 (200)

05, 47, 85

06, 48, 86

108

3,5; 4; 5*

2,9 (300)

07, 49, 87

08, 50, 88

133

4; 6*

3,8 (390)

09, 51, 89

10, 52, 90

159

4,5; 5; 6*

5,4 (550)

11, 53, 91

12, 54, 92

219

6; 7; 11*

11,7 (1200)

13, 55, 93

14, 56, 94

273

6; 8; 11*

18,1 (1850)

15, 57, 95

16, 58, 96

325

6; 8; 12*

23,5 (2400)

17, 59, 97

18, 60, 98

377

6; 9

28,4 (2900)

19, 61,99

20, 62, 100

426

7; 8*; 9

33,3 (3400)

21, 63, 101

22, 64, 102

478

7

23, 65,103

24, 66,104

530

8

46,1 (4700)

25,67,105

26, 68, 106

630

8; 12

66,7 (6800)

27, 69, 107

28, 70, 108

720

8; 9; 10*; 11

78,5 (8200)

29, 71, 109

28, 70, 108

820

9; 10*; 11

98,5 (10000)

31, 73, 111

32, 74, 112

920

10

112,8 (11500)

33, 75, 113

34, 76, 114

1020

10; 14

147,1 (15000)

35, 77, 117

36, 78, 116

1220

10*; 11; 14

196,2 (20000)

37, 79, 117

38, 80, 118

1420

14

39, 81, 119

40, 82, 120

1620

41, 83, 121

42, 84, 122

Продолжение таблицы 1

Типы узлов подвесок

Для труб, мм

Допускаемая нагрузка, кН (кгс)

Исполнения для трубопроводов из стали

Стр.

Dн

S

углерод.

корроз.

Блок подвески приварной для вертикальных трубопроводов (ОСТ 34-42-727-85)

Для Dн > 630 по МВН 34-42-738-85

57

3

0,9 (90)

01, 29

02, 30

76

76

3; 4,5*

1,5 (150)

03, 31

04, 32

89

3; 3,5; 5*

2,0 (200)

05, 33

06, 34

108

3,5; 4; 5*

2,9 (300)

07, 35

08, 36

133

4; 6*

3,8 (390)

09, 37

10, 38

159

4,5; 5; 6*

5,4 (550)

11, 39

12, 40

219

6; 7; 11*

11,7 (1200)

13, 41

14, 42

273

6; 8; 11*

18,1 (1850)

15, 43

16, 44

325

6; 8; 12*

23,5 (2400)

17, 45

18, 46

377

6; 9

28,4 (2900)

19, 47

20, 48

426

7; 8*; 9

33,3 (3400)

21, 49

22, 50

478

7

23, 51

24, 52

530

9

46,1 (4700)

25, 53

26, 54

630

8; 12

47,1 (4800)

27, 55

28, 56

Блок подвески хомутовый для вертикальных трубопроводов (ОСТ 34-42-728-85)

Для Dн > 630 ОСТ 34-42-738-85

57

3

0,9 (90)

01, 27

02, 28

85

76

3; 4,5*

1,5 (150)

03,29

04, 30

89

3; 3,5; 5*

2,0 (200)

05, 31

06, 32

108

3,5; 4; 5*

2,9 (300)

07,33

08, 34

133

4; 6*

3,8 (390)

09, 35

10, 36

159

4,5; 5; 6*

5,4 (550)

11, 37

12, 38

219

6; 7; 11*

11,7 (1200)

13, 39

14, 40

273

6; 8; 11*

18,1 (1850)

15, 41

16, 42

325

6; 8; 12*

23,5 (2400)

17, 43

18, 44

377

6*; 9

28,4 (2900)

19, 45

20, 46

426

7; 8*; 9

33,3 (3400)

21,47

22, 48

530

8

23, 49

24, 50

630

8; 12

46,1 (4700)

25, 51

26,52

* Только из коррозионностойкой стали

Измененная редакция. Изм. №1




Таблица 2

Тип узлов подвесок

Диаметр тяги d, мм

Допускаемая нагрузка кН (кгс)

Исполнение блоков

Стр.

С муфтой

С гладкой тягой

по ОСТ 34-42-729-85

по рабочим чертежам Л8-175.000

по ОСТ 34-42-730-85, 34-42-731-85

по рабочим чертежам Л8-176.000

Блок подвески с проушиной ОСТ 34-42-729-85

12

4,4 (450)

01

Л8-175.000

02

Л8-176.000

94

16

14,7 (1500)

03

-01

04

-01

20

23,5 (2400)

05

-02

06

-02

24

33,3 (3400)

07

-03

08

-03

09

-16

10

-16

30

53,9 (5500)

11

-04

12

-04

13

-17

14

-17

36

78,4 (8000)

15

-05

16

-05

17

-18

18

-18

42

107 (11000)

19

-06

20

-06

21

-19

22

-19

48

147,1 (15000)

23, 25

-07

24,26

-07

56

196,1 (20000)

27, 29

-08

28, 30

-08







по ОСТ 34-42-730-85, 34-42-731-85

по рабочим чертежам Л8-175.000

по ОСТ 34-42-730-85, 34-42-731-85

по рабочим чертежам Л8-176.000

112

Блок с серьгой ОСТ 34-42-730-85

12

4,4 (450)

01

09

02

09

16

14,5 (1500)

03

10

04

10

Блок с плавником ОСТ 34-42-731-85

12

4,4 (450)

01

13

02

13

119

16

14,5 (1500)

03

14

04

14

20

23,5 (2400)

05

15

06

15







по ОСТ 34-42-732-85

по рабочим чертежам





124

12

4,4 (450)

01

-

-

-



16











14,7 (1500)

02

-

-

-



20

23,5 (2400)

03

-

-

-

24

33,3 (3400)

04

-

-

-

30

53,9 (5500)

05

-

-

-

36

78,4 (8000)

06

-

-

-






Таблица 3

Типы узлов подвесок

Для трубопроводов, Dн, мм

Допускаемая нагрузка, кН (кгс)

Исполнение для трубопроводов из стали

Стр.

углерод.

корроз.

Проушина с накладкой (ОСТ 34-42-733-85)

57

0,9 (90)

01

02

131 часть 1

76

1,5 (150)

03

04

89

2,0 (200)

05

06

108

2,9 (300)

07

08

133

3,8 (390)

09

10

159

5,4 (550)

11

12

219

18,1 (1850)

13

14

273

17,7 (1800)

15

16

325

23,5 (2400)

17

18

377

28,4 (2900)

19

20

426

33,3 (3400)

21

22

478

23

24

530

46,1 (4700)

25

26

630

53,9 (5500)

27

28

57

0,4 (45)

01

02

3 часть 2

76

0,7 (75)

03

04

89

1,0 (100)

05

06

108

1,5 (150)

07

08

133

2, (200)

09

10

159

2,9 (300)

11

12

219

5,9 (600)

13

14

273

8,8 (900)

15

16

325

11,8 (1200)

17

18

377

14,7 (1500)

19

20

426

17,6 (1800)

21

22

530

23,5 (2400)

23

24

630

25

26

Продолжение таблицы 3

Типы узлов подвесок

Для трубопроводов, Dн, мм

Допускаемая нагрузка, кН (кгс)

Исполнение для трубопроводов из стали

Стр.

углеродистой

коррозионностойкой

По ОСТ 34-42-736-85

По рабочим чертежам Л8-173.00

По ОСТ 34-42-736-85

По рабочим чертежам Л8-173.00

Хомут для горизонтальных трубопроводов ОСТ 34-42-735-85

57

0,9 (90)

01

01

02

02

9 часть 2

76

1,5 (150)

03

03

04

04

89

2,0 (200)

05

05

06

06

108

2,8 (300)

07

07

08

08

133

3,8 (390)

09

09

10

10

159

5,4 (550)

11

11

12

12

219

11,7 (1200)

13

13

14

14

273

18,1 (1850)

15

15

16

16

325

23,5 (2400)

17

17

18

18

377

28,4 (2900)

21

21

20

20

426

33,3 (3400)

23

23

22

22

530

25

25

24

24

Хомут для вертикальных трубопроводов ОСТ 34-42-735-85



57

0,9 (90)

01

01

02

02

17 часть 2

76

1,5 (150)

03

03

04

04

89

2,0 (200)

05

05

06

06

108

2,8 (300)

07

07

08

08

133

3,8 (390)

09

09

10

10

159

5,4 (550)

11

11

12

12

219

11,7 (1200)

13

13

14

14

273

18,1 (1850)

15

15

16

16

325

23,5 (2400)

17

17

18

18

377

28,4 (2900)

19

19

20

20

426

33,3 (3400)

21

21

22

22

530

46,1 (4700)

23

23

24

24

630

25

25

26

26

Таблица 4

Типы узлов подвесок

Под тяги d, мм

Для трубопроводов, Dн, мм

Исполнения по

Стр.

ОСТ 34-42-737-85

ОСТ 34-42-738-85

Рабочим чертежам Л8-181.000

Опорная балка ОСТ 34-42-737-85

12

57

01

Л8-181.000

32 часть 2

16

57÷159

02

-01

20

219÷426

03, 04, 05

-02, 03,04

24

478

06

-05

30

530÷820

07, 08, 09, 10

-06, 07, 08, 09

36

920

11, 12

-10, 11

42

1020÷1620

13, 14, 15, 16

-12,13, 14, 15

Лапа с накладкой ОСТ 34-42-738-85

24

630

01, 02

-

40 часть 2

30

720, 820

03, 04, 05, 0,6

-

920, 1020

07, 08, 0,9 10

-

36

1220

11, 12

-



1420, 1620

13, 14, 15, 16

-

Таблица 5

Типы узлов подвесок

Под тяги d, мм

Допускаемая нагрузка, кН (кгс)

Исполнение по

Стр.

ОСТ 34-42-739-85

ОСТ 34-42-740-85

Рабочим чертежам Л8-174.000

Тяги резьбовые с муфтой ОСТ 34-42-739-85

12

4,4 (450)

01

-

47 часть 2

16

14,7 (1500)

02

-

20

23,5 (2400)

03

-

24

33,3 (3400)

04

-

30

53,9 (5500)

05

-

36

78,4 (8000)

06

-

42

107,9 (11000)

07

-

Блок крепления ОСТ 34-42-740-85

12

4,4 (450)

01, 02, 03

Л8-174.000, -01, -02

61 часть 2

16

14,7 (1500)

04, 05, 06

-03, 04,05

20

23,5 (2400)

07, 08, 09

06, 07, 08

24

33,3 (3400)

10, 11, 12

09, 10, 11

30

53,9 (5500)

13, 14, 15

12, 13, 14

36

78,4 (8000)

16, 17, 18

15, 16, 17

42

107,9 (11000)

19, 20, 21

18, 19, 20

48

147,1 (15000)

22, 23, 24

21, 22, 23

56

196,1 (20000)

25, 26. 27

24, 25, 26

Продолжение таблицы 5

Типы узлов подвесок

Под тяги d, мм

Допускаемая нагрузка, кН (кгс)

Исполнение по

Стр.

ОСТ 34-42-741-85

ОСТ 34-42-742-85

Рабочим чертежам

Тяга резьбовая с ушком 1-ОСТ 34-42-741-85

12

4,4 (450)

1-01…1-03

Л8-174…-02

69 часть 2

16

14,7 (1500)

1-04…1-06

03, 04, 05

20

23,5 (2400)

1-07…1-09

06, 07, 08

24

33,3 (3400)

1-10…1-12

09, 10, 11

30

53,9 (5500)

1-13…1-15

12, 13, 14

36

78,4 (8000)

1-16…1-18

15, 16, 17

42

107,9 (11000)

1-19…1-21

18, 19, 20

48

147,1 (15000)

1-21…1-24

21, 22, 23

56

196,1 (20000)

1-25…1-27

24, 25, 26

12

4,4 (450)

1-28

-

36

78,4 (8000)

1-29

-

12

4,4 (450)

1-30…1-31

Л8-179.100-01

16

14,7 (1500)

1-32…1-33

02, 03

20

23,5 (2400)

1-34…1-36

04, 05, 06

24

33,3 (3400)

1-37…1-38

07, 08

30

53,9 (5500)

1-39…1-40

09, 10

36

78,4 (8000)

1-41…1-42

11, 12

Тяги шарнирная ОСТ 34-42-742-85

12

4,4 (450)

01…08

-

76 часть 2

16

14,7 (1500)

09…16

-

20

23,5 (2400)

17…20

-

24

33,3 (3400)

21…28

-

30

53,9 (5500)

29…36

-

36

78,4 (8000)

37…40

-

42

107,9 (11000)

41…44

-

Таблица 6

Типы узлов подвесок

Максимальная нагрузка на пружину кН (кгс)

Прогиб при максимальной нагрузке, мм

Исполнение по

Стр.

ОСТ

Рабочим чертежам

Блок пружинный ОСТ 34-42-743-85

1,26 (128)

140

01

Л8-177.000

86 часть 2

2,73 (278)

02

-01

5,24 (534)

03

-02

8,00 (816)

04

-03

11,67(1190)

05

-04

16,34 (1666)

06

-05

19,66 (2005)

07

-06

26,34 (2686)

08

-07

32,60 (3325)

09

-08

40,00 (4080)

10

-09

48,60 (4955)

11

-10

58,45 (5960)

12

-11

1,26 (128)

70

13

-12

2,73 (278)

14

-13

5,24 (534)

15

-14

8,00 (816)

16

-15

11,67(1190)

17

-16

16,34 (1666)

18

-17

19,66 (2005)

19

-18

26,34 (2686)

20

-19

32,60 (3325)

21

-20

40,00 (4080)

22

-21

48,60 (4955)

23

-22

58,45 (5960)

24

-23

Продолжение таблицы 6

Типы узлов подвесок

Максимальная нагрузка на пружину кН (кгс)

Прогиб при максимальной нагрузке, мм

Исполнение по

Стр.

ОСТ

Рабочим чертежам

Блок пружинный сдвоенный ОСТ 34-42-744-85

1,26 (128)

210

01

Л8-178.000

116 часть 2

2,73 (278)

02

-01

5,24 (534)

03

-02

8,00 (816)

04

-03

11,67(1190)

05

-04

16,34 (1666)

06

-05

19,66 (2005)

07

-06

26,34 (2686)

08

-07

32,60 (3325)

09

-08

40,00 (4080)

10

-09

48,60 (4955)

11

-10

58,45 (5960)

12

-11

1,26 (128)

280

13

-12

2,73 (278)

14

-13

5,24 (534)

15

-14

8,00 (816)

16

-15

11,67(1190)

17

-16

16,34 (1666)

18

-17

19,66 (2005)

19

-18

26,34 (2686)

20

-19

32,60 (3325)

21

-20

40,00 (4080)

22

-21

48,60 (4955)

23

-22

58,45 (5960)

24

-23

Продолжение таблицы 6

Типы узлов подвесок

Максимальная нагрузка на пружину кН (кгс)

Прогиб при максимальной нагрузке, мм

Исполнение по

Стр.

ОСТ

Рабочим чертежам

Блок пружинный опорный ОСТ 34-42-745-85

1,26 (128)

140

01

Л8-179.000

124 часть 2

2,73 (278)

02

-01

5,24 (534)

03

-02

8,00 (816)

04

-03

11,67(1190)

05

-04

16,34 (1666)

06

-05

19,66 (2005)

07

-06

26,34 (2686)

08

-07

32,60 (3325)

09

-08

40,00 (4080)

10

-09

48,60 (4955)

11

-10

58,45 (5960)

12

-11

1,26 (128)

70

13

-12

2,73 (278)

14

-13

5,24 (534)

15

-14

8,00 (816)

16

-15

11,67(1190)

17

-16

16,34 (1666)

18

-17

19,66 (2005)

19

-18

26,34 (2686)

20

-19

32,60 (3325)

21

-20

40,00 (4080)

22

-21

48,60 (4955)

23

-22

58,45 (5960)

24

-23

Таблица 7

Типы деталей

Под тяги d, мм

Допускаемая нагрузка, кН (кгс)

Исполнения по

стр

3-ОСТ 34-42-739-85

По рабочим чертежам Л8-174.001

правая

левая

правая

левая

Тяги резьбовые

12

4,4 (450)

3-01…3-03

3-28

Л8-174.0001,-01,02

27

55 часть 2

16

14,7 (1500)

3-04…3-06

3-29

0,3 0,4 0,5

28

20

23,5 (2400)

3-07…3-09

3-30

0,6 0,7 0,8

29

24

33,3 (3400)

3-10…3-12

3-31

0,9 10, 11

30

30

53,9 (5500)

3-13…3-15

3-32

12, 13, 14

31

36

78,4 (8000)

3-16…3-18

3-33

15, 16, 17

32

42

107,9 (11000)

3-19…3-21

3-34

18, 19, 20

33

48

147,1 (15000)

3-22…3-24

3-35

21, 22, 23

34

56

196,1 (20000)

3-25…3-27

3-26

24, 25, 26

35

Продолжение таблицы 7

Типы деталей

Под тяги d, мм

Допускаемая нагрузка, кН (кгс)

Исполнение по

Стр.

ОСТ

Рабочим чертежам

Ушко 1-ОСТ 34-42-729-85

12

4,4 (450)

1-01

Л8-174.002

100 часть 1

16

14,7 (1500)

1-02

-01

20

23,5 (2400)

1-03

-02

24

33,3 (3400)

1-04

-03

30

53,9 (5500)

1-05

-04

36

78,4 (8000)

1-06

-05

42

107,9 (11000)

1-07

-06

48

147,1 (15000)

1-08

-07

56

196,1 (20000)

1-09

-08

Тяга гладкая 2-ОСТ 34-42-729-85

12

4,4 (450)

2-01…30

Л8-167-01.01…30

101 часть 1

16

14,7 (1500)

2-31…60

01.31…60

20

23,5 (2400)

2-61…90

01.61…90

24

33,3 (3400)

2-91…120

01.91…120

30

53,9 (5500)

2-121…150

01.121…150

36

78,4 (8000)

2-151…180

01.151…180

42

107,9 (11000)

2-181…210

01.181…210

48

147,1 (15000)

2-211…233

01.211…233

56

196,1 (20000)

2-234…256

01.234…256

Плита 2-ОСТ 34-42-740-84

12

-

2-01

Л8-174.003

67 часть 2

16

-

2-02

-01

20

-

2-03

-02

24

-

2-04

-03

30

-

2-05

-04

36

-

2-06

-05

42

-

2-07

-06

48

-

2-08

-07

56

-

2-09

-08

Продолжение таблицы 7

Типы деталей

Под тяги d, мм

Допускаемая нагрузка, кН (кгс)

Исполнение по

Стр.

ОСТ

Рабочим чертежам

Муфта резьбовая 1-ОСТ 34-42-739-85

12

4,4 (450)

1-01

Л8-175.002

50 часть 2

16

14,7 (1500)

1-02

-01

20

23,5 (2400)

1-03

-02

24

33,3 (3400)

1-04

-03

30

53,9 (5500)

1-05

-04

36

78,4 (8000)

1-06

-05

42

-

-

-

48

-

-

-

56

-

-

-

Муфта сварная 2-ОСТ 34-42-739-85

12

4,4 (450)

2-01

Л8-175-100

51 часть 2

16

14,7 (1500)

2-02

-01

20

23,5 (2400)

2-03

-02

24

33,3 (3400)

2-04

-03

30

53,9 (5500)

2-05

-04

36

78,4 (8000)

2-06

-05

42

107,9 (11000)

2-07

-06

48

147,1 (15000)

2-08

-07

56

196,1 (20000)

2-09

-08

Таблица 8

Типы узлов подвесок

Для трубопроводов, Dн, мм

Исполнение для трубопроводов из стали

Стр.

углеродистой

коррозионностойкой

по ОСТ

по рабочим чертежам Л8-168

по ОСТ

по рабочим чертежам Л8-168

Накладка 2-ОСТ 34-42-733-85

57

2-01, 2-03

01, 03

2-02, 2-04

02, 04

138 часть 1

76

2-05, 2-07

05, 07

2-06, 2-08

06, 08

89

2-09, 2-11

09, 11

2-10, 2-12

10, 12

108

2-13, 2-15

13, 15

2-14, 2-16

14, 16

133

2-17, 2-19

17, 19

2-18, 2-20

18, 20

159

2-21, 2-23

21, 23

2-22, 2-24

22, 24

219

2-25, 2-27

25, 27

2-26, 2-28

26, 28

273

2-29, 2-31

29, 31

2-30,2-32

30, 32

325

2-33, 2-35

33, 35

2-34, 2-36

24, 36

377

2-37, 2-39

37, 39

2-38, 2-40

38, 40

426

2-41, 2-43

41, 43

2-42,2-44

42, 44

478

2-45, 2-47

45, 47

2-46, 2-48

46, 48

530

2-49, 2-51

49, 51

2-50, 2-52

50, 52

630

2-53, 2-55

53, 55

2-54, 2-56

54, 56

720

2-57

57

2-58

58

820

2-59

59

2-60

60

920

2-61

61

2-62

62

1020

2-63

63

2-64

64

1220

2-65

65

2-66

66

1420

2-67

67

2-68

68

1620

2-60

69

2-70

70

Упор 2-ОСТ 34-42-738-85

57

2-01

01

2-02

02

89 часть 2

76

2-03

03

2-04

04

89

2-05

05

2-06

06

108

2-07

07

2-08

08

133

2-09

09

2-10

10

159

2-11

11

2-12

12

219

2-13

13

2-14

14

273

2-15

15

2-16

16

325

2-17

17

2-18

18

377

2-19

19

2-20

20

426

2-21

21

2-22

22

478

2-23

23

2-24

24

530

2-25

25

2-26

26

630

2-27

27

2-28

28

Приложение
Типы подвесок

Подвески жесткие приварные для горизонтальных и вертикальных трубопроводов

Подвески жесткие хомутовые для горизонтальных и вертикальных трубопроводов

Таблица 1

Номера позиций

Наименование составляющих узлов и деталей

Номера стандартов

Количество по типам подвесок

1

2

3

4

5

6

7

8

9

10'

11

12

1

Блок подвески приборной для горизонтальных труб

ОСТ 34-42-724-85

1

1

1

-

-

-

-

-

-

-

-

-

2

Блок подвески приборной для вертикальных труб

ОСТ 34-42-727-85

_

-

-

1

1

1

-











3

Блок подвески хомутовый для горизонтальных труб

ОСТ 34-42-725-85

-

-

-

-

-

-

1

1

1

-

-

-

4

Блок подвески хомутовый для вертикальных труб

ОСТ 34-42-728-85

-

-

-

-

-

-

-

-

-

1

1

1

5

Блок крепления подвески

ОСТ 34-42-740-85

-

-

1

-

-

2

-

-

1

-

-

2

6

Проушина

1-ОСТ 34-42-733-85

1

1

-

2

2

-

1

1

-

2

2

-

7

Ушко

1-ОСТ 34-42-729-85

1

1

-

2

2

-

1

1

-

2

2

-

8

Тяга гладкая

ОСТ 34-42-729-85

-

1

1

-

2

2

-

1

1

-

2

2

* Допускается гладкую тягу принимать длиной, отличной от ОСТ 34-42-729-85

Подвески жесткие на опорной балке для горизонтальных трубопроводов

Подвески жесткие на приварных лапах для вертикальных трубопроводов

Таблица 2

Номера позиций

Наименование составляющих узлов и деталей

Номера стандартов

Количество по типам подвесок

13

14

15

16

17

18

1

Блок крепления подвески с опорной балкой

ОСТ 34-42-726-85

1

1

1

-

-

-

2

Тяга шарнирная

ОСТ 34-42-742-85

-

-

2

2

2

-

3

Блок крепления подвески

ОСТ 34-42-740-85

2

2

2

-

-

4

4

Тяги резьбовые с муфтой

ОСТ 34-42-739-85

-

-

2

-

-

-

5

Блок подвески с проушиной

ОСТ 34-42-729-85

2

2

-

-

-

-

6

Проушина

1-ОСТ 34-42-733-85

-

-

-

2

2

-

7*

Тяга гладкая

2-ОСТ 34-42-729-85

-

2

-

2

2

-

8

Ушко

1-ОСТ 34-42-729-85

2

6

6

2

6

4

9

Лапа с накладкой

ОСТ 34-42-738-85

-

-

-

2

2

2

* Допускается гладкую тягу принимать длиной, отличной от ОСТ 34-42-729-85

Подвески жесткие с траверсой для горизонтальных трубопроводов

Таблица 3

Номера позиций

Наименование составляющих узлов и деталей

Номера стандартов

Количество по типам

19

20

1

Блок подвески хомутовый для горизонтальных трубопроводов

ОСТ 34-42-725-85

1

1

2

Блок подвески с траверсой

ОСТ 34-42-732-85

1

1

3

Блок крепления подвески

ОСТ 34-42-740-85

-



4

Тяга шарнирная

ОСТ 34-42-742-85

2

-

5

Ушко

1-ОСТ 34-42-729-85

4

5

6

Ушко

1-ОСТ 34-42-729-85

1

1

7

Блок подвески с проушиной

ОСТ 34-42-729-85

-

-

8*

Тяга гладкая

2-ОСТ 34-42-729-85

-

2

9

Проушина

ОСТ 34-42-733-85

-

2

* Допускается гладкую тягу принимать длиной, отличной от ОСТ 34-42-729-85

Подвески приварные и хомутовые с пружинными блоками

Подвески с пружинными блоками и пружинами на перекрытии

Таблица 4

Номера позиции

Наименование

Номер стандарта

Количество типов

21

22

23

24

25

26

27

28

11)

Блок пружинной

ОСТ 34-42-743-85

1

1

2

2

1

1

2

2

2

Блок пружинный опорный

ОСТ 34-42-745-85

-

-

-

-

1

1

2

2

32)

Блок подвески приварной для горизонтальных трубопроводов

ОСТ 34-42-724-85

1

-

-

-

1

-

-

-

42)

Блок подвески хомутовый для горизонтальных трубопроводов

ОСТ 34-42-725-85

-

1

-

-

-

1

-

-

52)

Блок подвески приварной для вертикальных трубопроводов

ОСТ 34-42-727-85

-

-

1

-

-

-

1

-

62)

Блок подвески хомутовый для вертикальных трубопроводов

ОСТ 34-42-728-85

-

-

-

1

-

-

-

1

7

Ушко

1-ОСТ 34-42-729-85

3

3

6

6

3

3

6

6

83)

Гладкая тяга

2-ОСТ 34-42-729-85

1

1

2

2

1

1

2

2

9

Проушина

1-ОСТ 34-42-733-85

1

1

2

2

-

-

-

-

1) или блох пружинный по ОСТ 34-42-744-85.

2) могут быть применены блоки с муфтой или с гладкой тягой.

3) допускается включать в цепь подвески гладкую тягу свободной длины, отличной от ОСТ 34-42-729-85

Подвески приварные и хомутовые с опорными пружинными блоками

Подвески на опорной балке с опорными пружинными блоками

Таблица 5

Номера позиций

Наименование составляющих узлов и деталей

Номера стандартов

Количество по типам подвесок

29

30

31

32

33

34

35

36

37

38

1

Блок пружинный опорный

ОСТ 34-42-745-85

1

1

2

2

2

2

4

2

2

4

2

Проушина с накладкой

ОСТ 34-42-733-85

1

-

-

-

-

-

-

-

-

-

3

Хомут для горизонтальных труд

ОСТ 34-42-735-85

-

1

-

-

-

-

-

-

-

-

4

Плавник с накладкой

ОСТ 34-42-734-85

-

-

2

-

-

-

-

-

-

-

5

Хомут для вертикальных труд

ОСТ 34-42-736-85

-

-

-

1

-

-

-

-

-

-

6

Блок с опорной валкой

ОСТ 34-42-726-85

-

-

-

-

1

1

1

-

-

-

7*

Лапа с накладкой

ОСТ 34-42-738-85

-

-

-

-

-

-

-

2

2

2

8

Блок подвески с проушиной

ОСТ 34-42-729-85

-

-

-

-

2

-

-

2

-

-

9

Блок крепления подвеем

ОСТ 34-42-740-85

-

-

-

-

-

2

-

-

2

-

10

Серьга

1-ОСТ 34-42-730-85

-

1

-

2

-

-

-

-

-

-

11**

Тяга гладкая

2-ОСТ 34-42-729-85

1

1

2

2

2

2

2

2

2

2

12

Ушко

1-ОСТ 34-42-729-85

2

2

4

4

6

4

4

6

4

4

* Количество лап и, соответственно, всех узлов деталей может быть увеличено.

** Гладкую тягу допускается принимать длиной, отличной от ОСТ 34-42-729-85, в цепь подвески могут быть включены резьбовые тяги с регулирующей муфтой по ОСТ 34-42-739-85, соединение тяг см. Приложение 2.

Подвески пружинные на опорной балке

Подвески пружинные на приварных лапах

Таблица 6

Номера позиций

Наименование составляющих узлов и деталей

Номера стандартов

Количество по типам подвесок

39

40

41

42

43

44

1

Блок пружинный

ОСТ 34-42-743-85

2

2

2

2

2

-

2

Блок пружинный опорный

ОСТ 34-42-745-85

-

-

2

-

-

2

3

Блок подвески сонорной Валкой

ОСТ 34-42-726-85

1

1

1

-

-

-

4

Тяга шарнирная

ОСТ 34-42-742-85

2

2

2

2

2

-

5

Блок крепления подвески

ОСТ 34-42-740-85

-

2

-

-

2

2

6

Блок подвески с проушиной

ОСТ 34-42-729-85

2

-

-

2

-

-

7

Тяги резьбовые с муфтой

ОСТ 34-42-739-85

-

-

-

-

-

-

8**

Гладкая тяга

2-ОСТ 34-42-729-85

2

2

2

-

2

2

9

Ушко

1-ОСТ 34-42-729-85

4

6

6

4

6

4

10***

Лапа с накладкой

ОСТ 34-42-738-85

-

-

-

2

2

2

Подвески пружинные с траверсой

Таблица 7

Номера позиций

Наименование составляющих узлов и деталей

Номера стандартов

Количество по типам

45

45

1

Блок подвески тутовый для горизонтальных трубопроводов

ОСТ 34-42-725-85

1

1

2

Блок подвески с траверсой

ОСТ 34-42-732-85

1

-

3

Блок пружинный

ОСТ 34-42-743-85

2

-

4

Блок пружинный опорный

ОСТ 34-42-745-85

-

2

5

Блок подвески с проушиной

ОСТ 34-42-729-85

2

-

6

Ушко

1-ОСТ 34-42-729-85

4

4

7***

Тяга гладкая

2-ОСТ 34-42-729-85

-

2

8

Траверса

1-ОСТ 34-42-732-85

-

1

9

Ушко

1-ОСТ 34-42-729-85

1

1

* или детали поз. 6, 7 и 8.

** или блок пружинный сдвоенный по ОСТ 34-42-744-85.

*** тягу гладкую допускается принимать длиной, отличной от ОСТ 34-42-729-85.

:: На правах рекламы ::






Яндекс цитирования

   Copyright В© 2008-2024,  www.standartov.ru
