УТВЕРЖДАЮ



Начальник Главного Технического

Управления Миннефтегазстроя

______________ Н.И. Курбатов

«____»_______1989 г



ИЗВЕЩЕНИЕ №9
об изменении Технических условий
ТУ 102-300-81

УТЯЖЕЛИТЕЛИ СБОРНЫЕ ЖЕЛЕЗОБЕТОННЫЕ ОХВАТЫВАЩЕГО ТИПА УБО

Главный инженер Главного

технологического управления

стройиндустрии

_______________ А.Г. Никульчев



Директор ВНИИСТа

__________________ Р.М. Шакиров

Главный инженер ЮжНИИгипромагаза

___________________ А.В. Солодовников



Заведующий отделом ВНИИСТа

_____________________ Х.К. Мухаметдинов





Зав. лабораторией ОКТ

____________________ В.Е. Поляков





Зав. лабораторией

____________________ В.Х. Прохоров

п.1.1. Изложить в новой редакции:

"Форма, основные размеры и масса блоков должны соответствовать проекту 999 Б ВНИИПКспецстройконструкция, табл. 1, рис. 1."

Рис. 1 и табл. 1 изменить, дать в новом варианте.

п.1.5. Заменить ГОСТ 13015-81 на ГОСТ 13015.0-88;

второй абзац исключить.

п.1.6. Исключить.

п.1.7. изложить в новой редакции:

"Допускаются на наружной поверхности бетона раковины диаметром до 20 мм, глубиной до 10 мм и местные наплывы высотой более 10 мм. Откол бетона ребер допускается на длине 1 м, глубиной не более 15 мм, протяженностью не более 100 мм".

п.1.8. Изложить в новой редакции: "Трещины в бетоне не допускаются за исключением усадочных, технологических шириной до 0,1 мм для агрессивных сред и 0,2 мм - для неагрессивных сред".

п.1.11. Изложить в новой редакции: "Цемент должен отвечать требованиям ГОСТ 10178-85".

п.1.12. Заменить ГОСТ 8736-77* на ГОСТ 8736-85, исключить: "и дополнительным требованиям ГОСТ 4797-69*"

п.1.13. Изложить в новой редакции: "Бетонная смесь для изготовления железобетонных блоков должна отвечать требованиям ГОСТ 7473-85".

п.1.14. дополнить абзацем: "В качестве рабочей арматуры допускается применять проволоку Вр-1; Вр-2 по ГОСТ 6727-80."

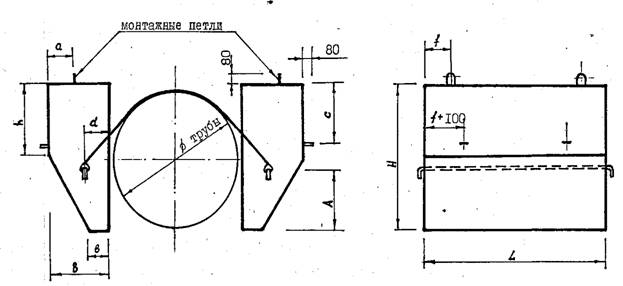

Рис 1. Утяжелитель УБО

№№ п/п

Марка груза

Диаметр трубопровода, мм

Габаритные размеры, мм

Объем груза, мм

Масса груза, т

Максимальная величина балластирующей способности груза, ТС

Код 0КП

H

h

L

B

a

b

c

A

f

d

I.

УБО-1

1420

1600

800

1200

600

265

150

680

600

200

200

1,89

4,347

8,783

2,447

5853210587

2.

УБО-2

1220

1400

700

1350

600

265

150

600

550

200

200

1,85

4,253

8,701

2,407

5858210588

3.

УБО-3

1020

1100

500

1500

550

240

150

435

450

200

200

1,47

3,378

2,938

1,903

5858210589

4.

УБ0-4

530

700

400

1000

300

137

100

310

250

250

120

0,36

0,834

0,726

0,471

5858210592

Примечание: при применении пескобетона масса элементов пересчитана в зависимости от объемной массы песчаного бетона. В числителе указана масса элементов при γ= 2,3 т/м3, в знаменателе при γ = 2,0 т/м3.

п.1.17. Заменить ГОСТ 18886-73 на ГОСТ 26663-85.

п.1.24. Исключить.

п.2.2. Абзац третий изложить в новой редакции: "Размер партии устанавливается в количестве не более 500''.

п.2.3. В пятом абзаце исключить: "толщина защитного слоя бетона и".

п.2.4. Заменить ГОСТ 427-75 на ГОСТ 427-75* и ГОСТ 7502-80 на ГОСТ 7502-80*.

п.2.5. Исключить.

п.2.6. Заменить ГОСТ 8269-76 на ГОСТ 8269-87.

п.2.7. Изложить в новой редакции: "Прочность бетона следует контролировать по ГОСТ 10180-78*.

п.2.10. Заменить ГОСТ 18105.1-80 и 18105.2-80 на ГОСТ 18105-86*.

п.2.11. Исключить.

п.2.13. Заменить ГОСТ 12730.2-78 на ГОСТ 12730.1-78.

п.4.2. Первое предложение изложить в новой редакции: "Нижний ряд утяжелителей укладывается на ровном бетонном основании без прокладок".

п.1.18. Изложить в новой редакции: "Размеры и конструкция соединительных поясов должны соответствовать проекту 999 Б ВНИИПКспецстройконструкция, а допускаемые отклонения данным табл.2".

Лист 17. Приложение 1. "Перечень документов на которые даны ссылки в ТУ". Изложить в новой редакции:

1. ГОСТ 103-76 Полоса стальная горячекатаная. Сортамент.

2. ГОСТ 310.2-76 Цементы. Методы испытаний.

- ГОСТ 310.5-80

3. ГОСТ 380-71* Сталь углеродистая, обыкновенного качества, марки и общие требования.

4. ГОСТ 427-75* Линейки измерительные металлические.

5. ГОСТ 3813-72 Ткани и штучные изделия текстильные. Методы определения разрывных характеристик при растяжении.

6. ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций.

7. ГОСТ 6727-80 Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия.

8. ГОСТ 7473-85 Смеси бетонные. Технические условия.

9. ГОСТ 7502-80* - Рулетки измерительные металлические.

10. ГОСТ 8267-82 Щебень из природного камня для строительных работ. Технические условия.

11. ГОСТ 8269-87 Щебень из природного камня, гравий и щебень из гранита для строительных работ. Методы испытаний.

12. ГОСТ 8510-72 Сталь прокатная угловая неравнополочная. Сортамент.

13. ГОСТ 8735-75 Песок для строительных работ. Методы испытаний.

14. ГОСТ 8736-85 Песок для строительных работ. Технические условия,

15. ГОСТ 10060-87 Бетоны. Методы определения морозостойкости.

16. ГОСТ 10178-85 Портландцемент и шлакопортландцемент. Технические условия.

17. ГОСТ 10180-78* Бетоны. Методы определения прочности на сжатие и растяжение.

18. ГОСТ 10260-82 Щебень из гравия для строительных работ. Технические условия.

19. ГОСТ 10268-80 Бетон тяжелый. Технические требования к заполнителю.

20. ГОСТ 10922-75 Арматура и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний.

21. ГОСТ 12730.1-78 Бетоны. Методы определения плотности.

22. ГОСТ 13015.0-88 Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования.

23. ГОСТ 13837-79* Динамометры общего назначения. Технические условия.

24. ГОСТ 18105-86 Бетоны. Правила контроля прочности.

25. ГОСТ 24211-80 Добавки для бетонов; Классификация.

26. ГОСТ 25592-83 Смесь золошлаковая тепловых теплостанций для бетона. Технические условия.

27. ГОСТ 26663-85 Пакеты транспортные. Формирование на плоских поддонах. Общие технические требования

28. СНиП 2.03.01-84 Бетонные и железобетонные конструкции.

29. СНиП 2.03.11-85 Защита строительных конструкций от коррозии.
