ИНСТРУМЕНТ ТВЕРДОСПЛАВНЫЙ
ДЛЯ ОБРАЗОВАНИЯ
ОТВЕРСТИЙ В СТРОИТЕЛЬНЫХ
МАТЕРИАЛАХ

СВЕРЛА ТВЕРДОСПЛАВНЫЕ

Типы и основные размеры

ГОСТ 17012-71

МОСКВА - 1973

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Постановлением Государственного комитета стандартов Совета Министров СССР от 3/VI 1971 г. № 1072 срок введения установлен

с 1/1 1973 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на твердосплавные сверла для сверления отверстий в гипсолите, кирпиче и легких бетонах ручными электрическими сверлильными машинами.

2. Сверла должны изготовляться двух типов:

С1 - для сверления отверстий диаметром 16 - 25 мм;

С2 - для сверления отверстий диаметром 32 - 50 мм.

3. Основные размеры сверл должны соответствовать указанным на черт. 1, 2 и в таблице.

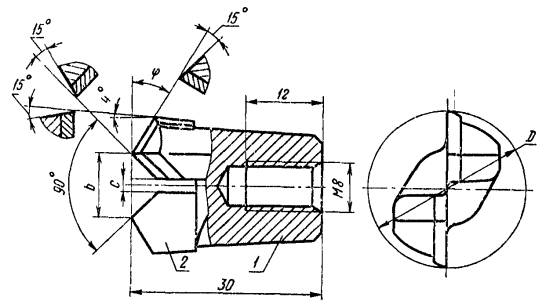

Тип С1

1 - корпус; 2 - пластинка по технической документации, утвержденной в установленном порядке

Черт. 1

Тип С2

1 - корпус; 2 - пластинка твердосплавная формы Г34 левая (для сверла D = 32 мм формы Г38) по ГОСТ 880 - 67

Черт. 2

Размеры в мм

Примечание. Размеры сверл, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения сверла типа С1 диаметром 20 мм:

Сверло С1-20 ГОСТ 17012- 71

4. Технические требования - по ГОСТ 17017-71.
