ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР
ИНСТРУМЕНТ ТВЕРДОСПЛАВНЫЙ
ДЛЯ ОБРАЗОВАНИЯ
ОТВЕРСТИЙ В СТРОИТЕЛЬНЫХ
МАТЕРИАЛАХ
КОРОНКИ ДОЛОТЧАТЫЕ ТВЕРДОСПЛАВНЫЕ
Основные размеры
ГОСТ 17014-71
МОСКВА - 1973
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КОРОНКИ ДОЛОТЧАТЫЕ ТВЕРДОСПЛАВНЫЕ Основные размеры Carbide detachable chisel bits. |
ГОСТ 17014-71 |
Постановлением Государственного комитета стандартов Совета Министров СССР от 3/VI 1971 г. № 1072 срок введения установлен
с 1/1 1973 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на долотчатые твердосплавные коронки для бурения отверстий в бетоне и железобетоне (с принудительным удалением буровой мелочи) ручными электрическими перфораторами с энергией удара до 5 Дж.

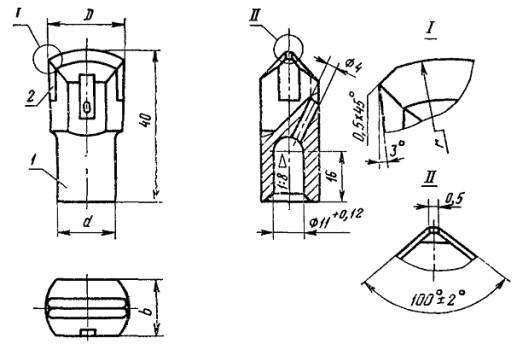

2. Основные размеры коронок должны соответствовать указанным на чертеже и в таблице.
1 - корпус коронки; 2 - пластинка твердосплавная по технической документации, утвержденной в установленном порядке
мм
|
d |
r |
b |
|
|
16 |
14 |
30 |
12 |
|
(18) |
14 |
||
|
20 |
16 |
40 |
17 |
|
(22) |
|||
|
25 |
18 |
50 |
19 |
Примечание. Размеры коронок, заключенные в скобки, применять не рекомендуется.
Пример условного обозначения долотчатой коронки диаметром 20 мм:
Коронка КД-20 ГОСТ 17014-71
3. Технические требования - по ГОСТ 17017-71.
